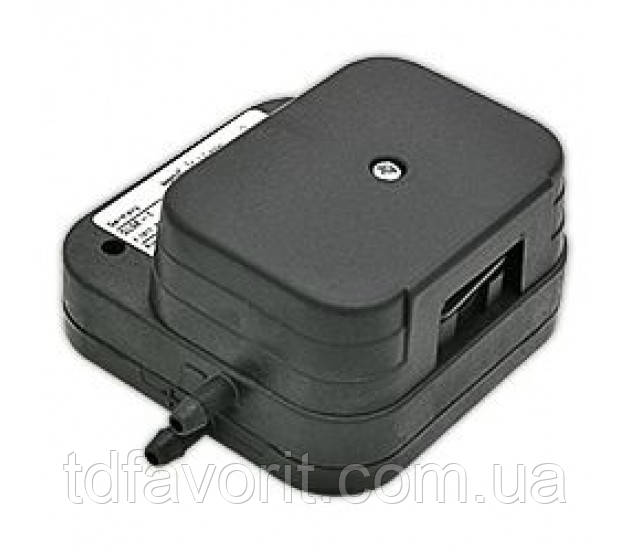

Датчик-реле тиску Kromschroder DL 50E-1

  • В наявності
  • Код: 84444280

3 100 грн.

+380506033570
Viber
  • +380505020019
    Viber
  • +380676200725
    Viber
  • +380983754969
    Viber
  • Графік роботи
  • Адреса та контакти
Датчик-реле тиску Kromschroder DL 50E-1
Датчик-реле тиску Kromschroder DL 50E-1В наявності
3 100 грн.
+380506033570
Viber
  • +380505020019
    Viber
  • +380676200725
    Viber
  • +380983754969
    Viber
Купити

Опис

DL 50E-1 Датчик-реле тиску повітря Elster Kromschroder (Елстер Кромшредер) Німеччина

Диференціальний датчик-реле для контролю тиску, розрідження, різниці тисків і надлишкового тиску повітря. При збільшенні або зменшенні величини різниці тиску за межу допустимого значення, контакт замикається і подається сигнал на керуючий пристрій. Регулювання здійснюється за допомогою гвинта.

Область застосування Kromschroder DL50E-1

Датчики - реле тиску повітря DL застосовуються для контролю надлишкового, диференційованого тиску і тиску розрідження повітря, димових та інших горючих газів. Вони контролюють мінімальну різницю тисків і при досягненні встановлених значень забезпечують электроотключение.

Області застосування, наприклад:

  • DL..E: Виробництво котлів;
  • DL..A: Газоспоживаючі установки, контроль вентиляторів, димових газів, припливної і витяжної вентиляції;
  • DL..K: Кондиціонери, кухні, лабораторії.

Особливості Kromschroder DL50E-1:

Тип Рівень спрацьовування
нижній - верхній
mbar
Різниця тиску
нижній - верхній
mbar
pe max*
mbar
Тиск спрацьовування**
mbar
Вага
kg
DL 1E 0,2 - 1 0,1 - 0,16 150 0,5 0,14
DL 3E 0,3 - 3 0,13 - 0,25 150 1 0,14
DL 5E 0,4 - 5 0,2 - 0,33 300 1,2 0,15
DL 10E 1 - 10 0,25 - 0,42 300 3 0,15
DL 50E 2,5 - 50 0,8 - 1,6 300 15 0,15
DL 3A 0,2 - 3 0,1 - 0,16 150 1 0,28
DL 5A 0,4 - 5 0,2 - 0,33 300 2 0,18
DL 10A 1 - 10 0,25 - 0,42 300 3 0,18
DL 50A 2,5 - 50 0,8 - 1,6 300 15 0,18
DL150A 30 - 150 2,5 - 4 300 50 0,18
DL 3K 0,2 - 3 0,1 - 0,15 150 1 0,22
DL 5K 0,4 - 5 0,2 - 0,33 300 2 0,17
DL 10K 1 - 10 0,25 - 0,42 300 3 0,17
DL 50K 2,5 - 50 0,8 - 1,6 300 15 0,17
DL 150K 30 - 150 2,5 - 4 300 50 0,17
* Макс. противоатмосферное тиск або макс. діфф. тиск між верхньою і нижньою камерами
** Заводська уставка при вертикально встановленої мембрані



Разрывная мощность контактов:

DL:

  • 24-250 В~ :
  • l = 0,05-5 A при cos ф = 1,
  • l = 0,05-1 A при cos ф = 0,6;
  • макс. 6 A, кратковременно (< 1 с) 20 A.

DL..G:

  • 12-250 В~ :
  • l = 0,01-5 A при cos ф = 1,
  • l = 0,01-1 A при cos ф = 0,6 ;
  • 12-48 В= :
  • l = 0,01-1 A.

Если на датчик DL..G подать напряжение больше 24 В и силу тока больше 0,1 A, то слой золота на контактах сгорит. После этого датчик может работать только с этим напряжением или выше. Класс защиты: II по VDE 0106-1.

  • Материал мембраны: NBR.
  • Материал корпуса: высокопрочная пластмасса.
  • Рабочая температура и температура газовой среды: от -15 до +80°C.
  • Температура зберігання і транспортування: від -40 до +80°C.

DL E..

  • Ступінь захисту по IEC 529
  • IP 10 = будь-монтажне положення,
  • IP 21 = отвір в кришці спрямоване вгору.
  • IP 42/44 = з кабельним сальником
  • Введення кабелю через розвантаження тяги.
  • Електропідключення: плоский роз'єм для штекерних гільз 6,3 мм по DIN 46244.

Технічні характеристики

Температура навколишнього
і робочого середовища
від -15 до +80 °C
Макс. робочий тиск 150 мбар або 300 мбар
(залежно від моделі)
Діапазони спрацьовування від -0.5 до 150 мбар
(залежно від моделі)
Штуцери подачі тиску Rp 1/4 » — для надлишкового тиску
шланг 4.75 х 1 мм — для надлишкового тиску
шланг 4.75 х 1 мм — для тиску розрядження
Матеріали високоміцна пластмаса
Ступінь захисту DL..E: IP 10 (зі спец. ущільненнями IP 42/44)
DL..A, DL..K: IP 54
Контактна навантаження 0.05-5 A для DL при 24 — 250 B~
0.01 — 5 A для DL..G — при 12- 250 B~
0.01 — 1 A для DG..G — при 12- 48 B=
Електропідключення гвинтові клеми

Характеристики

Основні
Виробник  Kromschroder
Матеріал корпусуПластик
Країна виробникНімеччина

Специфікація

Інформація для замовлення

  • Ціна: 3 100 грн.
