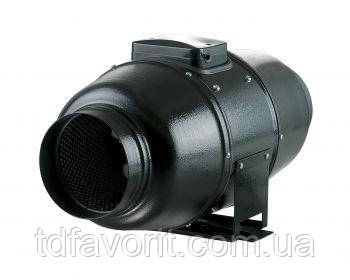

Вентилятор Вентс ТТ Сайлент-100 М

Вентилятор Вентс ТТ Сайлент-100 М призначений для використання в системах канальної припливної і витяжної вентиляції. У цьому вентиляторі корпус виконаний з шумоізоляцією мінеральною ватою. Завдяки цьому, такі вентилятори можна використовувати у приміщеннях, де необхідно дотримання низького рівня шуму. Дана модель здатна переміщати повітря з температурою до 60°С з максимальною продуктивністю 240 м³/год.

Підключається до воздуховодам або інших елементів систем вентиляції з діаметром 100 мм. Обладнаний світлодіодним однофазним двигуном.

Конструкція

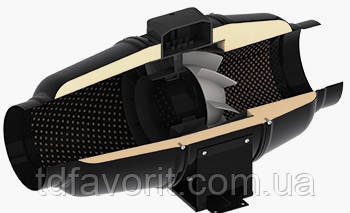

Корпус вентилятора Венст ТТ 100 Сайлент виготовлено з конструкційної сталі з полімерним покриттям. Всередині в корпусі виготовлена перфорація, яка пропускає звукові хвилі, направляючи їх під певним кутом на шар шумопоглинаючого матеріалу. Шумо - і теплоізоляція корпусу виконані з шару мінеральної вати товщиною 50 мм Спеціальна перфорація корпусу і шумопоглинаючий матеріал забезпечують загасання звуку в широкому діапазоні частот. Внутрішній корпус і крильчатка виготовлена з високоякісного і міцного пластика.

Завдяки конічній формі крильчатки і спеціально спрофилированными лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск і продуктивність у порівнянні зі звичайними осьовими вентиляторами.

Дифузор, спеціально спроектована крильчатка і спрямляющий апарат на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму. Корпус вентилятора оснащений зовнішньої герметичній клемної коробкою для підключення електроживлення. Для герметичного з'єднання з повітроводами приєднувальні патрубки вентилятора забезпечені гумовими ущільнювачами.

Двигун

Застосовуються однофазні високоефективні двошвидкісні двигуни з низьким енергоспоживанням. Для захисту від перевантаження двигуни вентиляторів оснащені термопредохранителями. Підшипники кочення забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи). Клас захисту двигуна - IP X4.

Регулювання швидкості

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-300, подключив его к клемме максимальной скорости двигателя, ступенчатая регулировка скорости осуществляется  регулятором  П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.

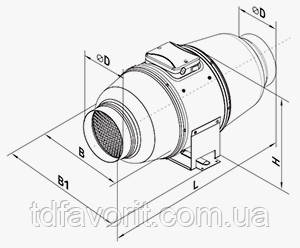

Габаритные размеры Вентс ТТ Сайлент-М 100

Диаграмма аэродинамических характеристик Вентс ТТ Сайлент-М 100

Технічні характеристики Вентс ТТ Сайлент-100 М
