Осьовий вентилятор Вентс ОВ 6Д 710
38 762 ₴
- В наявності
- Код: ОВ 6Д 710
- +380 (50) 502-00-19
Осьовий вентилятор Вентс ОВ 6Д 710
- Максимальна витрата повітря, м3/год — 15440
Осьовий вентилятор Вентс ОВ 6Д 710 призначений для використання в системах витяжної, іноді припливної вентиляції.
- Вентилятор обладнаний монтажною пластиною 900х900 мм.
- Може переміщати повітря з температурою в діапазоні від -30 °C до +60 °C і максимальною продуктивністю 15440 м3/ч.
- Монтаж вентилятора здійснюється в отворі діаметром мінімум 725 мм.
Вентилятори цього типу розвивають високу продуктивність, але мають невеликий напір, тому такі вентилятори використовуються без повітроводів. Вентилятор обладнаний трифазним двигуном.
Модельний ряд вентиляторів Вентс ОВ
| Модель вентилятора |
Напруга В/50 Гц |
Потужність Вт |
Ток А |
Продуктивність м3/год |
Частота обертання об/хв |
Рівень шуму дБ(А) |
Захист |
| ОВ 2Е 200 | 230 | 55 | 0,26 | 860 | 2300 | 50 | IP 24 |
| ОВ 2Е 250 | 230 | 80 | 0,4 | 1050 | 2400 | 60 | IP 24 |
| ОВ 2Д 250 | 400 | 80 | 0,22 | 1060 | 2600 | 60 | IP 24 |
| ОВ 4Е 250 | 230 | 50 | 0,22 | 800 | 1380 | 55 | IP 24 |
| ОВ 4Д 250 | 400 | 60 | 0,17 | 850 | 1400 | 55 | IP 24 |
| ОВ 2Е 300 | 230 | 145 | 0,66 | 2230 | 2300 | 60 | IP 24 |
| ОВ 2Д 300 | 400 | 145 | 0,25 | 2310 | 2350 | 60 | IP 24 |
| ОВ 4Е 300 | 230 | 75 | 0,35 | 1340 | 1350 | 58 | IP 24 |
| ОВ 4Д 300 | 400 | 75 | 0,22 | 1310 | 1380 | 58 | IP 24 |
| ОВ 4Е 350 | 230 | 140 | 0,65 | 2500 | 1380 | 62 | IP 24 |
| ОВ 4Д 350 | 400 | 140 | 0,38 | 2520 | 1380 | 62 | IP 24 |
| ОВ 4Е 400 | 230 | 180 | 0,82 | 3580 | 1380 | 63 | IP 24 |
| ОВ 4Д 400 | 400 | 180 | 0,47 | 3740 | 1380 | 64 | IP 24 |
| ОВ 4Е 450 | 230 | 250 | 1,2 | 4680 | 1350 | 64 | IP 24 |
| ОВ 4Д 450 | 400 | 250 | 0,6 | 5280 | 1360 | 65 | IP 24 |
| ОВ 4Е 500 | 230 | 420 | 1,95 | 7060 | 1300 | 69 | IP 24 |
| ОВ 4Е 550 | 230 | 550 | 2,55 | 8800 | 1300 | 70 | IP 24 |
| ОВ 4Д 500 | 400 | 450 | 0,9 | 6570 | 1300 | 72 | IP 24 |
| ОВ 4Д 550 | 400 | 750 | 1,5 | 9700 | 1350 | 73 | IP 24 |
| ОВ 4Е 630 | 230 | 750 | 3,5 | 11900 | 1360 | 75 | IP 24 |
| ОВ 4Д 630 | 400 | 800 | 1,6 | 12200 | 1320 | 78 | IP 24 |
| ОВ 6Е 630 | 230 | 540 | 2,4 | 10900 | 850 | 72 | IP 24 |
| Серія й варіант виготовлення | Кількість полюсів | Фазність | Типорозмір |
|---|---|---|---|
| ВЕНТС ОВ - з квадратною монтажною пластиною | 2, 4, 6 | Е-однофазний; Д-трифазний |
200; 250; 300; 350; 400; 450; 500; 550; 630 |
Конструкція
Корпус і крильчатка вентилятора Вентс ОВ 6Д 710 виготовлені зі сталі з полімерним покриттям. Клемна коробка вентиляторів серій ОВ і ОВК має шнур для виносного під'єднання. Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.
Вентилятор складається з корпусу (1) з квадратним або круглим фланцем, до якого болтами (4) кріпиться решітка (2) у зборі з електродвигуном і робочим колесом (5), напрямок обертання якого визначається типом застосовуваного електродвигуна із зовнішнім ротором. Болти кріплення робочого колеса до решітки одночасно слугують для кріплення клемної коробки (3). На корпусі електродвигуна передбачений нарізний отвір М4 і дроту кабелю жовто-зеленого кольору для під'єднання до контуру захисного заземлення.
Габаритні розміри Вентс ОВ
| Розміри | D | B | B1 | d | L |
| мм | 725 | 900 | 810 | 13 | 350 |
Двигун
Використовується трифазний шестиполюсний обладнаний вбудованим тепловим захистом з автоматичним перезапуском. Застосування у двигунах підшипників кочення забезпечує великий термін експлуатації до (40 000 годин). Двигун у вентиляторі має клас захисту IP 24.
Регулювання швидкості
Регулювання швидкості може здійснюватися за допомогою східчастого трансформатора або частотного перетворювача (купуються окремо).
Монтаж
Вентилятор встановлюється на поверхню стіни за допомогою квадратної (серія ОВ) або круглою (серія ОВК) приєднувальної пластини. Вентилятор серії ВКФ встановлюється в канал за допомогою сполучних фланців. Подавання живлення на вентилятор здійснюється через виносну клемну коробку. Електричне під'єднання та встановлення мають виконуватися відповідно до інструкції й електричної схеми, зазначеної на клемній коробці.

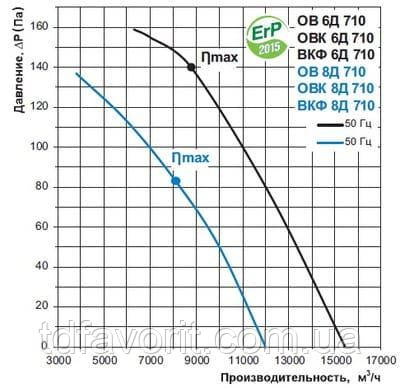

Графік продуктивності ОВ 4Д 710
Технічні характеристики Вентс ОВ 6Д 710
| Параметри | Величина |
| Напруга, В | 400 |
| Ток, А | 2,0 |
| Частота струму, Гц | 50 |
| Споживана потужність, Вт | 1150 |
| Продуктивність, м3/год | 15440 |
| Швидкість обертання, хв-1 | 830 |
| Рівень шуму на відстані 3 м, дБ (А) | 63 |
| Максимальна температура повітря, що переміщається, С | -30...+60 |
| Вага, кг | 33 |
| Захист, клас | IP24 |
| Розмір патрубка, мм | 725 |
| Основні | |
|---|---|
| Виробник | VENTS |
| Країна виробник | Україна |
| Тип конструкції промислового вентилятора | Осьовий(Аксіальний) |
- Ціна: 38 762 ₴
