Газовия пальник GIERSCH серії RG1 1 (12-61 КВТ)

Пальники GIERSCH є універсальними незалежно від того, використовується природний, зріджений або міський газ, для меншої або більшої потреби в теплі, для опалювальних котлів або промислового застосування, для нових установок або для переоснащення з рідкого палива на газ.

Серія газових пальників GIERSCH RG постачається в комплекті з високоякісною арматурою, потрібними сполучними відводами, нарізними з'єднаннями та газовим кульовим краном.

Особливе значення набуває концепція пальника завдяки двоступеневому та модулювальному виготовленню. Залежно від потреби в теплі пальник збільшує або зменшує свою потужність. Пуски пальника та пов'язані з ними втрати за попереднього продування й емісії під час пуску скорочуються до мінімуму. Коефіцієнт річного використання зростає. Модулювальне регулювання потужності функціонує від співвідношення газ-повітря. Процес спалювання в усьому робочому діапазоні є постійним. Вентилятор зі стабільним тиском гарантує безпечний пуск.

Є три моделі пальників GIERSCH серії RG — RG1, RG20 и RG30.

Діапазон потужностей пальників GIERSCH серії RG становить від 12 до 260 кВт, залежно від моделі.



Пальники GIERSCH серії RG мають такі типи регулювання потужності:

RG1 - одноступеневий режим;

RG20 - одноступеневий, двоступеневий або модульувальний режим;

RG30 — одноступеневий, двоступеневий або модульувальний режим.

	Найменування	Артикул	Газова арматура	Мін. мощ- носість, кВт	Макс. мощ- носість, кВт
	Газовий пальник GIERSCH RG1-Na	21424150085	KE15 1/2"	12	40
	Газовий пальник GIERSCH RG1-L-Na	21424151085	KE15 1/2"	12	40
	Газовий пальник GIERSCH RG1-Nb	21424152085	KE15 1/2"	25	61
	Газовий пальник GIERSCH RG1-L-Nb	21424153085	KE15 1/2"	25	61
	Газовий пальник GIERSCH RG1-Fa	21424150585	KE15 1/2"	12	40
	Газовий пальник GIERSCH RG1- Fb	21424152585	KE15 1/2"	25	61
	Газовий пальник GIERSCH RG20-N	22424043385	KE15 1/2"	40	120
	Газовий пальник GIERSCH RG20-N	22434043385	KE20 3/4"	40	120
	Газовий пальник GIERSCH RG20-L-N	22424043485	KE15 1/2"	40	120
	Газовий пальник GIERSCH RG20-L-N	22434043485	KE20 3/4"	40	120
	Газовий пальник GIERSCH RG20-Z-L-N	22424043585	KE15 1/2"	40	120
	Газовий пальник GIERSCH RG20-Z-L-N	22434043585	KE20 3/4"	40	120
	Газовий пальник GIERSCH RG20-M-L-N	22424043285	KE15 1/2"	40	120
	Газовий пальник GIERSCH RG20-M-L-N	22434043285	KE20 3/4"	40	120
	Газовий пальник GIERSCH RG20-F	22414042385	KE15 1/2"	40	120
	Газовий пальник GIERSCH RG20-F	22434042385	KE20 3/4"	40	120
	Газовий пальник GIERSCH RG20-L-F	22424042485	KE15 1/2"	40	120
	Газовий пальник GIERSCH RG20-Z-L-F	22424042585	KE15 1/2"	40	120
	Газовий пальник GIERSCH RG20-Z-L-F	22434042585	KE20 3/4"	40	120
	Газовий пальник GIERSCH RG30-N	23434047085	KE20 3/4"	105	260
	Газовий пальник GIERSCH RG30-N	23444047085	KE25 1"	105	260
	Газовий пальник GIERSCH RG30-N	23454047085	KE30 1/2"	105	260
	Газовий пальник GIERSCH RG30-Z-L-N	23434046085	KE20 3/4"	105	260
	Газовий пальник GIERSCH RG30-Z-L-N	23444046085	KE25 1"	105	260
	Газовий пальник GIERSCH RG30-Z-L-N	23454046085	KE30 1/2"	105	260
	Газовий пальник GIERSCH RG30-M-L-N	23434046485	KE20 3/4"	105	260
	Газовий пальник GIERSCH RG30-M-L-N	23444046485	KE25 1"	105	260
	Газовий пальник GIERSCH RG30-M-L-N	23454046485	KE30 1/2"	105	260
	Газовий пальник GIERSCH RG30-F	23444047585	KE25 1"	105	260
	Газовий пальник GIERSCH RG30-Z-L-F	23434046585	KE20 3/4"	105	260
	Газовий пальник GIERSCH RG30-Z-L-F	23444046585	KE25 1"	105	260

Фірма GIERSCH інвестує не тільки інтелектуальні технічні розробки, виробництво, використання високоякісних матеріалів, якісний монтаж, а й суворий кінцевий контроль за допомогою точних випробуваних методів. Кожен газовий пальник фірми GIERSCH перевіряється на заводі в дії та попередньо встановлюється на малу потужність. Все це становить поняття "якість" виробів із маркою фірми GIERSCH.

Повністю автоматичні газові пальники GIERSCH серії RG перевірені та допущені до застосування за нормами EN 676 і призначена для спалювання природного (N) і зрідженого газу (F) згідно з DVGW G 260; з електроприводною повітряною заслінкою (вироблення L); з низьким рівнем викиду шкідливих речовин (виповнення L-N); з двоступеневим регулюванням потужності (виповнення Z); з модулювальним регулюванням (М).

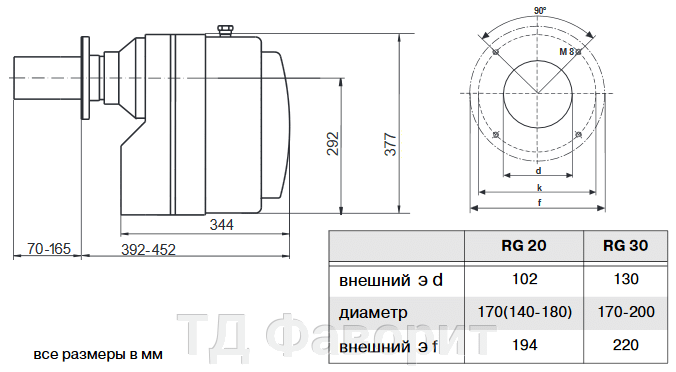

Пальникова труба може бути встановлена в топковій камері на необхідну глибину. Пальник може встановлюватися і у вертикальному положенні. Пальник складається з монтажної плати, вбудованої звукоізоляції та розсувного фланця, електродвигуна змінного струму, високопродуктивного вентилятора, датчика контролю тиску повітря, змішувального пристрою та пальника, трансформатора запалювання з комбінованим електродом, кожуха пальника, кріпильних деталей з ущільненням фланця та кульового крана.

Електрична схема пальника повністю змонтована та під'єднана до блока керування — топічного автомата. Зовнішнє електричне під'єднання пальника відбувається, згідно з DIN 4791, через 7 або 11- (виконання Z і М) полюсний роз'єм (штекер) за нормами IP 54. Пальники комплектуються компактними газовими блоками з двома швидко відкривними магнітними клапанами класу А для одноступеневого, двоступеневого або модулювального функціонування, з вбудованим регулятором тиску, датчиком контролю тиску та фільтрувальною сіткою.

Усі компоненти герметично змонтовані та перевірені. Компактний блок і з'єднувальний патрубок для швидкого монтажу виготовлені з нарізними з'єднаннями. У разі динамічного вхідного тиску газу >50 мбар для компактного вузла додатково передбачений дросельний елемент.

Газові пальники GIERSCH серії RG

Пальники GIERSCH є універсальними незалежно від того, використовується природний, зріджений або міський газ, для меншої або більшої потреби в теплі, для опалювальних котлів або промислового застосування, для нових установок або для переоснащення з рідкого палива на газ.

Серія газових пальників GIERSCH RG постачається в комплекті з високоякісною арматурою, потрібними сполучними відводами, нарізними з'єднаннями та газовим кульовим краном.

Особливе значення набуває концепція пальника завдяки двоступеневому та модулювальному виготовленню. Залежно від потреби в теплі пальник збільшує або зменшує свою потужність. Пуски пальника та пов'язані з ними втрати за попереднього продування й емісії під час пуску скорочуються до мінімуму. Коефіцієнт річного використання зростає. Модулювальне регулювання потужності функціонує від співвідношення газ-повітря. Процес спалювання в усьому робочому діапазоні є постійним. Вентилятор зі стабільним тиском гарантує безпечний пуск.

Є три моделі пальників GIERSCH серії RG — RG1, RG20 и RG30.

Діапазон потужностей пальників GIERSCH серії RG становить від 12 до 260 кВт, залежно від моделі.

Пальники GIERSCH серії RG мають такі типи регулювання потужності:

RG1 - одноступеневий режим;

RG20 - одноступеневий, двоступеневий або модульувальний режим;

RG30 — одноступеневий, двоступеневий або модульувальний режим.

Виготовлення KE — одноступеневий прецизійний регулятор тиску з високою якістю регулювання й встановлюваним стартовим тиском газу.
Виготовлення KEV — точне пневматичне регулювання суміші для оптимального згоряння й споживання енергії.

Особливості газового пальника Giersch RG20-N KE20 3/4.
Пальникова труба може бути встановлена в топковій камері на необхідну глибину.
Пальник може бути встановлений як у горизонтальне, так і у вертикальне положення.

Комплект постачання пальника Giersch RG20-N KE20 3/4.

• Монтажна плата основи.
• Вбудована звукоізоляція.
• Розсувний фланець.
• Електродвигун змінного струму.
• Високопродуктивний вентилятор.
• Датчик контролю тиску повітря.
• Змішувальний пристрій і пальникна труба.
• Трансформатор запалювання з комбінованим електродом.
• Кожух пальника.
• Кріпильні деталі з ущільнювачем фланця

Газовий пальник Giersch RG1 складається з:

• монтажної плати,
• вбудованої звукоізоляції та розсувного фланця,
• електродвигуна змінного струму,
• високопродуктивно вентилятора,
• датчика контролю тиску повітря,
• змішувального пристрою та пальникової труби,
• трансформатора запалювання з комбінованим електродом,
• кожуха, кріпильні деталі з ущільненням фланця та кульового крана.
