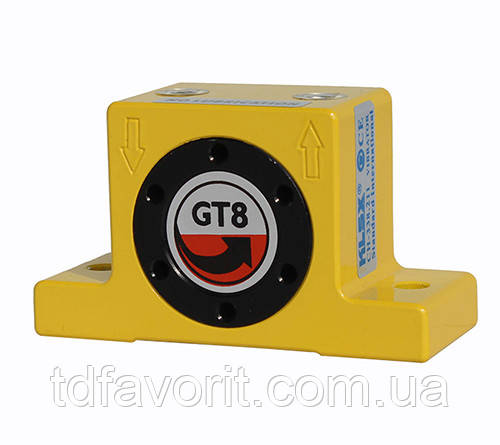

Турбінні пневмовібратори Серія GT 08, виробництва KLSX Китай
GT Series Turbine Vibrator- НЕ ТРЕБУЮТЬ СМАЗКИ необхідне тільки чисте повітря
Особливості пневмовібраторів GT KLSX
• Велика потужність, без мастила, дуже тиха
• Частота 5800-46000 об./хв
• Сила вібрації 135-410600N
• Безперервні регульовані параметри (регульований тиск)
• Максимальна робоча температура: 150 °C
• Може бути налаштована на 200 °C
• Підходить для екстремальних поганих умов
Застосування GT 08 KLSX
• Вібраційний стіл
• Ситофільтра
• Оберігання бункера для зберігання • Транспортування
матеріалу
• Запобігання зависанню матеріалу на стінці бункера
Особливості GT Series Turbine Vibrator
1 Штампований корпус з алюмінієвого сплаву.
2 Алюмінієве турбінне колесо з твердим покриттям.
3-4 Вставки з важкого матеріалу, що створює позитивний момент.
5-7 Отвори, що створюють негативний момент.
8 Впускний повітряний отвір.
9 Випускний повітряний отвір.
10 Кріпильні отвори.
11 Спеціально підібрані в парі закриті підшипники зі змащенням. Алюмінієві кришки з твердим покриттям.
12 (Отвори) з лівою різзю.
13 (Отвори) з правою різзю.
Розміри GT KLSX
модель | A | товщина | З | D | Е | F | г | ЧАС | Вага |
мм | мм | мм | мм | мм | мм | г | г | Кг | |
GT-4 | 40 | 28 | 70 | 56 | 10 | 6 | G1 / 8" | G1 / 8" | 0,150 |
GT-6 | 0,150 | ||||||||
GT-8 | 50 | 33 | 86 | 68 | 12 | 7 | G1 / 8" | G1 / 8" | 0,300 |
GT-10 | 0,320 | ||||||||
GT-13 | 65 | 42 | 113 | 90 | 16 | 9 | G1 / 4" | G1 / 4" | 0,600 |
GT-16 | 0,630 | ||||||||
GT-20 | 80 | 56 | 128 | 104 | 16 | 9 | G1 / 4" | G1 / 4" | 1,100 |
GT-25 | 1,130 | ||||||||
GT-30 | 100 | 73 | 160 | 130 | 20 | 11 | G3 / 8" | G3 / 8" | 2,250 |
GT-36 | 2,280 | ||||||||
GT-40 | 120 | 83 | 194 | 152 | 24 | 17 | G3 / 8" | G3 / 8" | 3,500 |
GT-48 | 3,600 |
модель | Частота/хв. | Відцентрова сила (Н) | Витрата повітря л/хв. | ||||||
0.2MPa | 0.4MPa | 0.6MPa | 0.2MPa | 0.4MPa | 0.6MPa | 0.2MPa | 0.4MPa | 0.6MPa | |
GT-4 | 14 000 | 14100 | 14900 | 135 | 160 | 200 | 30 | 40 | 50 |
GT-6 | 11500 | 12500 | 13500 | 130 | 165 | 210 | 30 | 40 | 50 |
GT-8 | 35850 | 4300 | 45900 | 980 | 2100 | 2950 | 48 | 75 | 152 |
GT-10 | 26950 | 34800 | 37600 | 850 | 1400 | 2450 | 48 | 75 | 152 |
GT-13 | 25950 | 30050 | 39800 | 1450 | 2450 | 3700 | 125 | 210 | 280 |
GT-16 | 16950 | 21800 | 24100 | 1250 | 2100 | 3150 | 125 | 210 | 280 |
GT-20 | 16950 | 19800 | 23100 | 2180 | 4050 | 5500 | 188 | 315 | 465 |
GT-25 | 11980 | 15600 | 17100 | 2150 | 3550 | 5600 | 188 | 315 | 465 |
GT-30 | 12990 | 14010 | 16200 | 3400 | 5450 | 7550 | 335 | 520 | 755 |
GT-36 | 7990 | 10100 | 13 000 | 3300 | 5380 | 7180 | 335 | 520 | 755 |
GT-40 | 7650 | 8850 | 9550 | 4350 | 7350 | 9850 | 428 | 680 | 960 |
GT-48 | 5800 | 7550 | 9750 | 4950 | 7750 | 11800 | 428 | 680 | 960 |
Примітка: дані в вищезгаданій формі взяті з триосного динамометра Kistler на важкій випробовній платформі, коли жорсткість встановлення низька, частота та сила стануть нижчими.
Монтаж GT 08 KLSX
Опис
Поєднання високих швидкостей і ексцентрикових моментів у цих вібраторах дають потужну вібрацію.
Корпус вібраторів, що складається зі штампованої емальованої алюмінієвої секції та кришок із твердим покриттям, дає змогу їх використовувати в харчовій та фармацевтичній промисловості.
Турбінні вібратори серії GT відповідають сучасним міжнародним вимогам до рівня шуму за дотримання заводських умов випробувань.
Конструкція
Вібрація досягається відцентровою силою, що виникає через позитивні та негативні моменти в незбалансованому роторі.
Ротор закріплений у двох потужних, підібраних у пару змащених і закритих кулькових підшипниках. Спеціальне довгострокове мастило забезпечує довгий термін експлуатації. Внутрішні та зовнішні канали підшипників сконструйовані так, що підшипники можна легко замінити, використовуючи лише шлунтовий ключ. Кришки мають праву та ліву різь і самі застібаються.
Не вимагають змащення (необхідаємо тільки чисте повітря). Максимальна температура 150 °C. Малошумні (рівень шуму від 60 до 70 ДБА).
Основні | |
---|---|
Країна виробник | Китай |
Стан | Новий |
Користувальницькі характеристики | |
Виробник | KLSX |
- Ціна: 2 580 ₴
