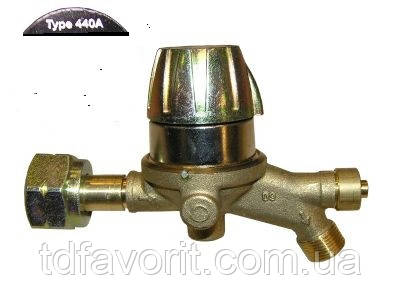

Газовий редуктор регульований теплової гармати Master BLP33-73M

4150.052, Газовий редуктор / REGULATOR до теплової гармати Master BLP33-73M, BLP33-73E,

ДЕТАЛИРОКА

01 ― 4160.764 ― ПЕРЕДНЯ ЗАХИСТ

02 ― 4161.373 ― КАМЕРА ЗГОРЯННЯ

03 ― 4162.890 ― КОРПУС

04 ― 4162.893 ― ПЛАСТИКОВА РУКОЯТКА

05 ― 4161.175 ― КРИЛЬЧАТКА ВЕНТИЛЯТОРА Ø200

06 ― 4160.045 ― ЕЛЕКТРОДВИГУН

07 ― 4161.863 ― ЗАДНЯ КРИШКА

08 ― 4161.177 ― КРОНШТЕЙН КРІПЛЕННЯ ЕЛЕКТРОДВИГУНА

09 ― 4162.909 ― ЗАХИСТ ЗАПОБІЖНОГО РЕЛЕ

10 ― 4162.910 ― ЗАПОБІЖНЕ РЕЛЕ

11 ― 4106.047 ― ОПОРА ЗАПОБІЖНОГО РЕЛЕ

12 ― 4160.731 ― ЕЛЕКТРОД

13 ― 4106.041 ― ТЕРМОПАРА

14 ― 4106.043 ― ГАЙКА КРІПЛЕННЯ ТЕРМОПАРИ

15 ― 4160.726 ― ПЛАТФОРМА ПАЛЬНИКА

16 ― 4160.646 ― ГУМОВА ПРОКЛАДКА

17 ― 4160.646 ― ГУМОВА ПРОКЛАДКА

18 ― 4161.854 ― ФІКСАТОР ШТУЦЕРА ГАЗОВОГО ШЛАНГА

19 ― 4160.048 ― ШТУЦЕР ПІДКЛЮЧЕННЯ ГАЗОВОГО ШЛАНГА

20 ― 4160.283 ― ШАЙБА

21 ― 4162.885 ― ШТОК

22 ― 4161.137 ― ЗАПОБІЖНИЙ КЛАПАН

23 ― 4160.562 ― ЕЛЕКТРОКЛАПАН

24 ― 4160.623 ― НІПЕЛЬ

25 ― 4162.886 ― МІДНА ТРУБКА

26 ― 4162.887 ― ФОРСУНКА

27 ― 4160.621 ― З'ЄДНУВАЛЬНИЙ ЕЛЕМЕНТ ФОРСУНКИ 90°

28 ― 4160.539 ― ШНУР ЖИВЛЕННЯ

29 ― 4160.635 ― ПІДСИЛЮВАЧ НАТЯГУ ШНУРА ЖИВЛЕННЯ

30 ― 4162.883 ― НИЖНЯ ЧАСТИНА КОРПУСУ

31 ― 4162.222 ― П'ЄЗО-ЗАПАЛЬНИК

32 ― 4160.637 ― ВИМИКАЧ ON/OFF

33 ― 4160.646 ― ГУМОВА ПРОКЛАДКА

34 ― 4160.639 ― КЛЕМА ЗАЗЕМЛЕННЯ

35 ― 4162.882 ― ВЕРХНЯ ПЛАСТИКОВА ЧАСТИНА КОРПУСУ

36 ― 4161.830 ― КОНДЕНСАТОР 2µF

37 ― 4162.659 ― ПАЛЬНИК

хх ― 4160.661 ― ШЛАНГ ГАЗОВИЙ 19х19мм

хх ― 4150.050 ― РЕДУКТОР РЕГУЛЬОВАНИЙ 0.5-1.5 бар

хх ― 4162.134 ― ПРОКЛАДКА В РЕДУКТОР

Технічні параметри Газового редуктора теплової гармати Master 4150.052:
