Euroster 12M — погодозалежний контролер опалювального контуру

• Застосовується для регулювання температури опалювального контуру з 3-ходовим або 4-ходовим клапаном.

Euroster 12M є універсальним погодозалежним контролером, призначеним для обслуговування опалювального контуру із змішувальним клапаном із триточковим сервоприводом і насосом контуру центрального опалення. Всі параметри представлені на читабельному графічному РК —дисплеї з підсвіткою. Контролер дуже простий в обслуговуванні  ‒  він здійснюється за допомогою поворотної ручки регулювання з кнопкою. Погодозалежне керування особливо актуальний за наявності буферної ємності, на яку працює твердопаливний котел.

Основні функції контролера

• керування триточковим сервоприводом змішувального клапана,
• керування насосом опалювального контуру,
• погодозалежне визначення заданої температури опалювального контуру,
• тижневий графік роботи,
• взаємодія з кімнатним регулятором,
• автоматичне вимкнення опалення у разі  підвищення температури зовнішнього повітря,
• функція тимчасового увімкнення контуру із заданою температурою (нагрівання підлоги, швидке підігрівання приміщень),
• захист від перегрівання контуру, захист від замерзання,
• сигналізація тривожних ситуацій,
• можливість тестового вмикання виходів,
• система Анти-Стоп — захист насосів від «закисання»,
• читабельний графічний РК-дисплей із підсвіткою,
• датчики температури додаються в комплекті.

Контроллер EUROSTER 12M обладнаний системою  АНТИ-СТОП, що запобігає процесу осідання каменю на роторі невикористаного насоса та змішувача. Після закінчення опалювального сезону кожні 10 днів система автоматично запускає змішувач і насос. Для того, щоб система працювала в непільних сезонів, контролер має залишатися увімкненим.

Технічна характеристика EUROSTER 12M

• Пристрій керування: Насос Ц.О., триточковий сервопривід змішувального клапана з кінцевими вимикачами
• Електроживлення: 230 В, 50 Гц
• Максимальне навантаження виходу насоса: 1 A, 230 В, 50 Гц
• Максимальне навантаження виходу змішувача: 1 A, 230 В, 50 Гц
• Максимальна споживана потужність контролера: 3 Вт
• Діапазон вимірюваних температур: від -30 oC до +100oC
• Діапазон регулювання температури: від +10 oC до +90 oC
• Точність регулювання температури: 1oC
• Діапазон гістерезису: 2oC - 10oC
• Візуальна індикація: графічний РК-дисплей із підсвіткою
• Робоча температура: від +5 °C до +40 °C
• Температура зберігання: від 0 oC до +45oC
• Ступінь захисту корпусу: IP40
• Колір: чорний
• Спосіб монтажу: настінний, розпірні дюбелі
• Вага контролера: 0,92 кг
• Гарантійний термін: 2 роки
• Розміри (шир./ос./глиб.): 150/90/52 мм
• Мережевий захист: плавкий уповільнений запобіжник WTA-T4A (всередині контролера)

Довжина кабелів:

• кабель живлення контролера: 1,5 м,
• кабель живлення насоса Ц.О.: 1,5 м,
• кабель живлення сервопривода змішувача: 3 м,
• кабель для під'єднання кімнатного регулятора: 0,5 м,
• кабель датчика зовнішньої температури: 5 м,
• кабель датчика температури контуру Ц.О.: 3 м,
• кабель датчика температури подавання: 1,5 м.

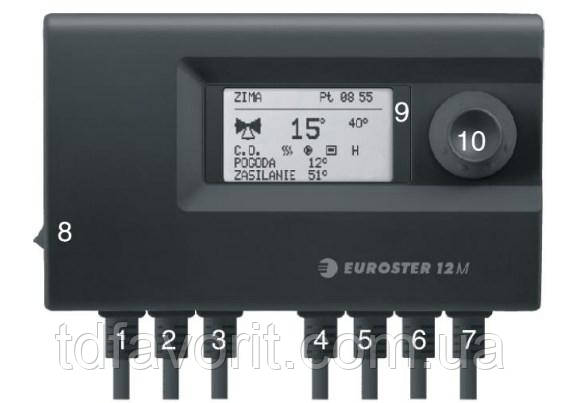

Зовнішній вигляд і складники EUROSTER 12M:

1. Кабель живлення контролера, 230 В, 50 Гц
2. Кабель живлення насоса центрального опалення, 230 В, 50 Гц
3. Кабель живлення сервоприводу клапана, 230 В, 50 Гц
4. Кабель для під'єднання кімнатного регулятора
5. Кабель датчика зовнішньої температури
6. Кабель датчика температури регульованого контуру
7. Кабель датчика температури подавання
8. Мережевий вимикач
9. РК-дисплей
10. Поворотна ручка регулювання

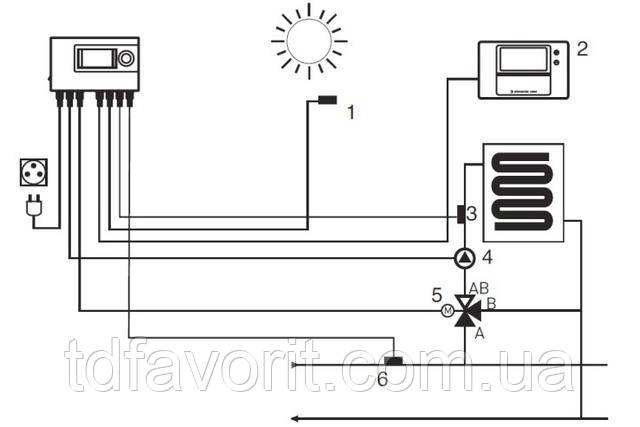

Схема під'єднання EUROSTER 12M

Технічні характеристики EUROSTER 12M
