Осьовий вентилятор Вентс ОВ 4Д 630

Осьовий вентилятор Вентс ОВ 4Д 630

• Максимальна витрата повітря, м3/год — 12200

Осьовий вентилятор Вентс ОВ 4Д 630 призначений для використання в системах витяжної, іноді припливної вентиляції.

• Вентилятор обладнаний монтажною пластиною 800х800 мм.
• Може переміщати повітря з температурою в діапазоні від -30 °C до +60 °C і максимальною продуктивністю 12200 м³/ч.
• Монтаж вентилятора здійснюється в отворі діаметром мінімум 650 мм.

Вентилятори цього типу розвивають високу продуктивність, але мають невеликий напір, тому такі вентилятори використовуються без повітроводів. Вентилятор обладнаний трифазним двигуном.

Конструкція

Корпус і крильчатка вентилятора Вентс ОВ 4Д 630 виготовлені зі сталі з полімерним покриттям. Клемна коробка вентиляторів серій ОВ і ОВК має шнур для виносного під'єднання. Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.

Вентилятор складається з корпусу (1) з квадратним або круглим фланцем, до якого болтами (4) кріпиться решітка (2) у зборі з електродвигуном і робочим колесом (5), напрямок обертання якого визначається типом застосовуваного електродвигуна із зовнішнім ротором. Болти кріплення робочого колеса до решітки одночасно слугують для кріплення клемної коробки (3). На корпусі електродвигуна передбачений нарізний отвір М4 і дроту кабелю жовто-зеленого кольору для під'єднання до контуру захисного заземлення.

Габаритні розміри Вентс ОВ

Двигун

Залежно від моделі використовуються дво- або чотириполюсні асинхронні двигуни в одному або трифазному виконанні з зовнішнім ротором і обладнані вбудованим тепловим захистом з автоматичним перезапуском. Застосування у двигунах підшипників кочення забезпечує великий термін експлуатації до (40 000 годин). Двигун у вентиляторі має клас захисту IP 24.

Регулювання швидкості

Регулювання швидкості може здійснюватися за допомогою східчастого трансформатора або частотного перетворювача (купуються окремо).

Монтаж

Вентилятор встановлюється на поверхню стіни за допомогою квадратної (серія ОВ) або круглою (серія ОВК) приєднувальної пластини.  Вентилятор серії ВКФ встановлюється в канал за допомогою сполучних фланців. Подавання живлення на вентилятор здійснюється через виносну клемну коробку. Електричне під'єднання та встановлення мають виконуватися відповідно до інструкції й електричної схеми, зазначеної на клемній коробці.

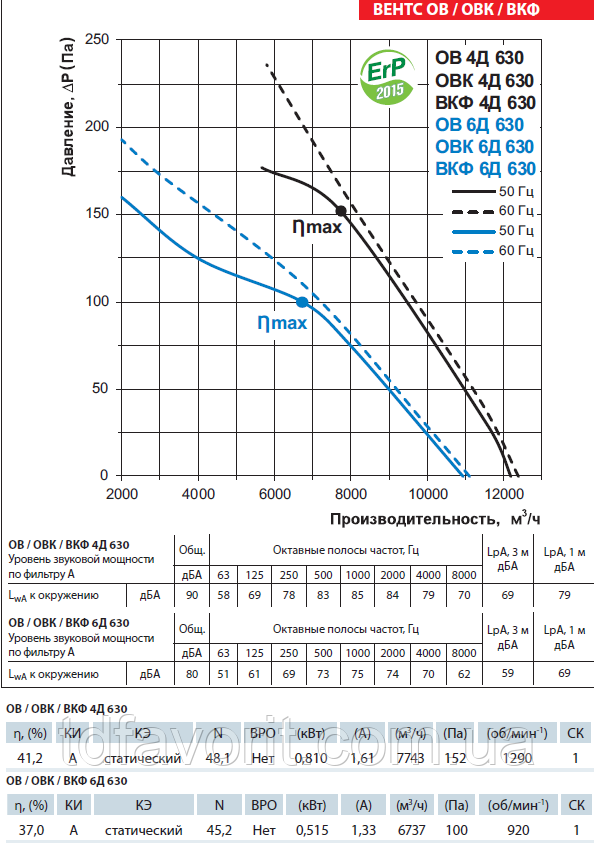

Графік продуктивності ОВ 4Д 630

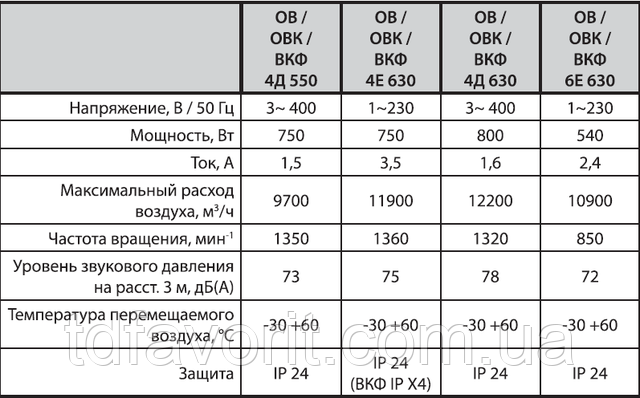

Технічні характеристики Вентс ОВ 4Д 630
