Осьовий вентилятор Вентс ОВ 2Д 300

Осьовий вентилятор Вентс ОВ 2Д 300

• Максимальна витрата повітря, м3/год — 2310

Вентилятор  Вентс ОВ 2Д 300 осьового типу призначений використання в системах витяжної або припливної вентиляції.

Вентилятор обладнаний монтажною квадратною пластиною 430 х 430 мм.

Вентилятор здатний переміщати повітря з температурою в діапазоні від -30 °C до +60 °C, максимальною продуктивністю 2310 м³/ч.

Вентилятор обладнаний трифазним двополюсним двигуном. Монтаж вентилятора здійснюється в отворі діаметром мінімум 326 мм..

Вентилятори цього типу розвивають високу продуктивність, але мають невеликий напір, тому такі вентилятори використовуються без повітроводів.  Можливе регулювання продуктивності вентилятора за допомогою регулятора швидкості (постачається окремо).

Модельний ряд вентиляторів Вентс ОВ

Конструкція

Корпус і крильчатка вентилятора Вентс ОВ 2Д 300 виготовлені зі сталі з полімерним покриттям. Клемна коробка вентиляторів серій ОВ і ОВК має шнур для виносного під'єднання. Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.

Вентилятор складається з корпусу (1) з квадратним або круглим фланцем, до якого болтами (4) кріпиться решітка (2) у зборі з електродвигуном і робочим колесом (5), напрямок обертання якого визначається типом застосовуваного електродвигуна із зовнішнім ротором. Болти кріплення робочого колеса до решітки одночасно слугують для кріплення клемної коробки (3). На корпусі електродвигуна передбачений нарізний отвір М4 і дроту кабелю жовто-зеленого кольору для під'єднання до контуру захисного заземлення.

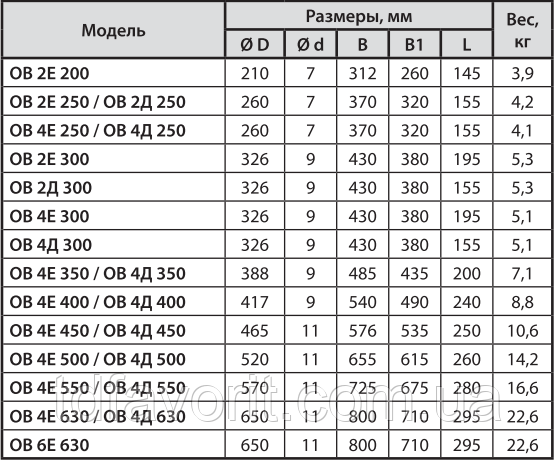

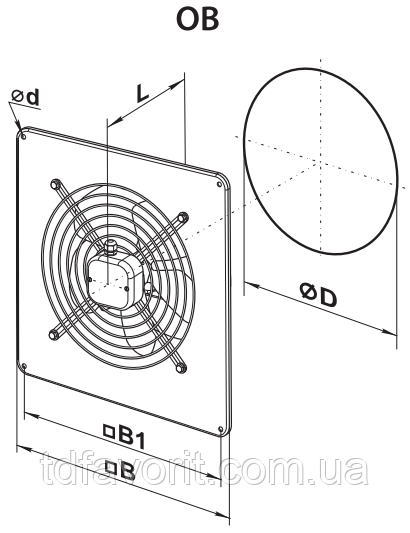

Габаритні розміри Вентс ОВ

Двигун

Залежно від моделі використовуються дво- або чотириполюсні асинхронні двигуни в одному або трифазному виконанні з зовнішнім ротором і обладнані вбудованим тепловим захистом з автоматичним перезапуском. Застосування у двигунах підшипників кочення забезпечує великий термін експлуатації до (40 000 годин). Двигун у вентиляторі має клас захисту IP 24.

Регулювання швидкості

Плавне або ступеневе регулювання відбувається за допомогою тиристорного або автотрансформаторного регулятора. До одного регульованого пристрою можуть під'єднуватися відразу кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-300

Монтаж

Вентилятор встановлюється на поверхню стіни за допомогою квадратної (серія ОВ) або круглою (серія ОВК) приєднувальної пластини.  Вентилятор серії ВКФ встановлюється в канал за допомогою сполучних фланців. Подавання живлення на вентилятор здійснюється через виносну клемну коробку. Електричне під'єднання та встановлення мають виконуватися відповідно до інструкції й електричної схеми, зазначеної на клемній коробці.

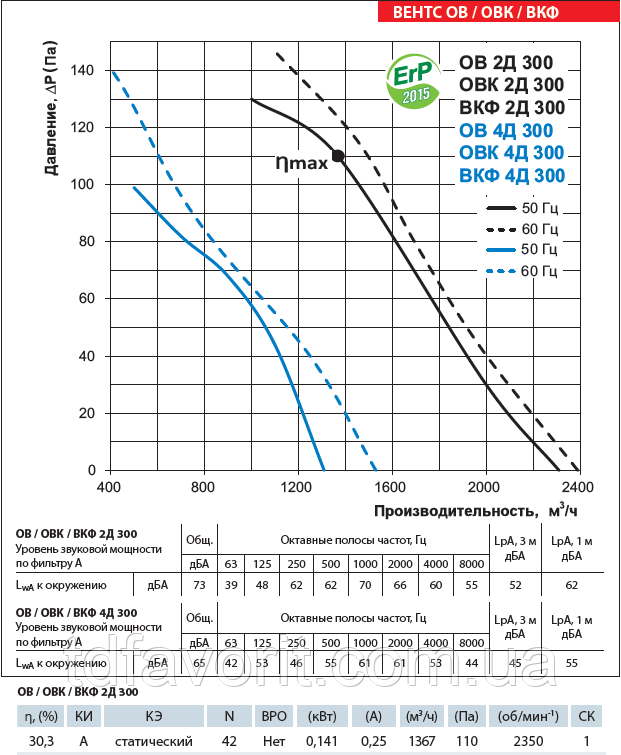

Графік продуктивності Вентс ОВ 2Д 300

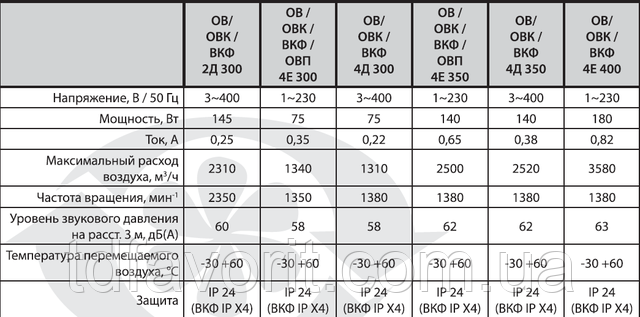

Характеристики ОВ 2Д 300
