Осьовий вентилятор Вентс ОВ 2Е 200
4 278 ₴
- В наявності
- Код: ОВ 2Е 200
- +380 (50) 502-00-19
Осьовий вентилятор Вентс ОВ 2Е 200
- Максимальна витрата повітря, м3/год — 860
Вентилятор Вентс ОВ 2Е 200 осьового типу призначений використання в системах витяжної або припливної вентиляції. Продуктивність 860 м3/ч. Монтаж вентилятора здійснюється в отворі діаметром 210 мм. . Може переміщати повітря з температурою в діапазоні від -30 °C до +60 °C.
Вентилятори цього типу розвивають високу продуктивність, але мають невеликий напір, тому такі вентилятори використовуються без повітроводів. Вентилятор обладнаний однофазним двигуном. Можливе регулювання продуктивності вентилятора за допомогою регулятора швидкості (постачається окремо).
Модельний ряд вентиляторів Вентс ОВ
| Модель вентилятора |
Напруга В/50 Гц |
Потужність Вт |
Ток А |
Продуктивність м3/год |
Частота обертання об/хв |
Рівень шуму дБ(А) |
Захист |
| ОВ 2Е 200 | 230 | 55 | 0,26 | 860 | 2300 | 50 | IP 24 |
| ОВ 2Е 250 | 230 | 80 | 0,4 | 1050 | 2400 | 60 | IP 24 |
| ОВ 2Д 250 | 400 | 80 | 0,22 | 1060 | 2600 | 60 | IP 24 |
| ОВ 4Е 250 | 230 | 50 | 0,22 | 800 | 1380 | 55 | IP 24 |
| ОВ 4Д 250 | 400 | 60 | 0,17 | 850 | 1400 | 55 | IP 24 |
| ОВ 2Е 300 | 230 | 145 | 0,66 | 2230 | 2300 | 60 | IP 24 |
| ОВ 2Д 300 | 400 | 145 | 0,25 | 2310 | 2350 | 60 | IP 24 |
| ОВ 4Е 300 | 230 | 75 | 0,35 | 1340 | 1350 | 58 | IP 24 |
| ОВ 4Д 300 | 400 | 75 | 0,22 | 1310 | 1380 | 58 | IP 24 |
| ОВ 4Е 350 | 230 | 140 | 0,65 | 2500 | 1380 | 62 | IP 24 |
| ОВ 4Д 350 | 400 | 140 | 0,38 | 2520 | 1380 | 62 | IP 24 |
| ОВ 4Е 400 | 230 | 180 | 0,82 | 3580 | 1380 | 63 | IP 24 |
| ОВ 4Д 400 | 400 | 180 | 0,47 | 3740 | 1380 | 64 | IP 24 |
| ОВ 4Е 450 | 230 | 250 | 1,2 | 4680 | 1350 | 64 | IP 24 |
| ОВ 4Д 450 | 400 | 250 | 0,6 | 5280 | 1360 | 65 | IP 24 |
| ОВ 4Е 500 | 230 | 420 | 1,95 | 7060 | 1300 | 69 | IP 24 |
| ОВ 4Е 550 | 230 | 550 | 2,55 | 8800 | 1300 | 70 | IP 24 |
| ОВ 4Д 500 | 400 | 450 | 0,9 | 6570 | 1300 | 72 | IP 24 |
| ОВ 4Д 550 | 400 | 750 | 1,5 | 9700 | 1350 | 73 | IP 24 |
| ОВ 4Е 630 | 230 | 750 | 3,5 | 11900 | 1360 | 75 | IP 24 |
| ОВ 4Д 630 | 400 | 800 | 1,6 | 12200 | 1320 | 78 | IP 24 |
| ОВ 6Е 630 | 230 | 540 | 2,4 | 10900 | 850 | 72 | IP 24 |
| Серія й варіант виготовлення | Кількість полюсів | Фазність | Типорозмір |
|---|---|---|---|
| ВЕНТС ОВ - з квадратною монтажною пластиною | 2, 4, 6 | Е-однофазний; Д-трифазний |
200; 250; 300; 350; 400; 450; 500; 550; 630 |
Конструкція
Корпус і крильчатка вентилятора Вентс ОВ 2Е 200 виготовлені зі сталі з полімерним покриттям. Клемна коробка вентиляторів серій ОВ і ОВК має шнур для виносного під'єднання. Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.
Вентилятор складається з корпусу (1) з квадратним або круглим фланцем, до якого болтами (4) кріпиться решітка (2) у зборі з електродвигуном і робочим колесом (5), напрямок обертання якого визначається типом застосовуваного електродвигуна із зовнішнім ротором. Болти кріплення робочого колеса до решітки одночасно слугують для кріплення клемної коробки (3). На корпусі електродвигуна передбачений нарізний отвір М4 і дроту кабелю жовто-зеленого кольору для під'єднання до контуру захисного заземлення.
Габаритні розміри Вентс ОВ
Двигун
Залежно від моделі використовуються дво- або чотириполюсні асинхронні двигуни в одному або трифазному виконанні з зовнішнім ротором і обладнані вбудованим тепловим захистом з автоматичним перезапуском. Застосування у двигунах підшипників кочення забезпечує великий термін експлуатації до (40 000 годин). Двигун у вентиляторі має клас захисту IP 24.
Регулювання швидкості
Плавне або ступеневе регулювання відбувається за допомогою тиристорного або автотрансформаторного регулятора. До одного регульованого пристрою можуть під'єднуватися відразу кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості (постачається окремо) РС-1-300
Монтаж
Вентилятор встановлюється на поверхню стіни за допомогою квадратної (серія ОВ) або круглою (серія ОВК) приєднувальної пластини. Вентилятор серії ВКФ встановлюється в канал за допомогою сполучних фланців. Подавання живлення на вентилятор здійснюється через виносну клемну коробку. Електричне під'єднання та встановлення мають виконуватися відповідно до інструкції й електричної схеми, зазначеної на клемній коробці.

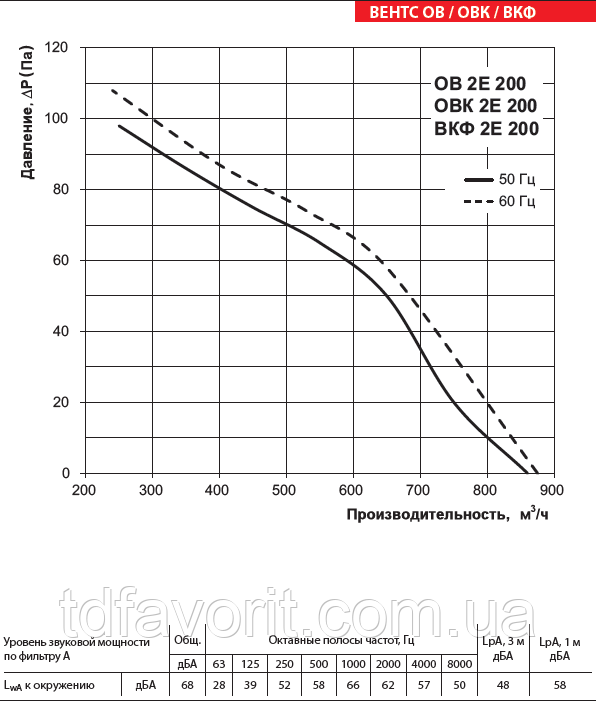

Графік продуктивності ОВ 2Е 200
Характеристики ОВ 2Е 200
| Основні | |
|---|---|
| Виробник | Вентс |
| Країна виробник | Україна |
| Тип конструкції промислового вентилятора | Осьовий (Аксиальний) |
| Тип промислового вентилятора після виконання | Багатозональний |
| Тип каналу | Круглий |
| Продуктивність | 860.0 (куб. м/год) |
| Частота обертання | 2300.0 (об/хв) |
| Максимальний робочий тиск | 0.0098 (Па) |
| Споживана потужність | 0.061 (кВт) |
| Напруга мережі | 220~240 В |
| Частота тока | 50 (Гц) |
| Ступінь захисту IP | 24 |
| Рівень шуму | 50.0 (дБ) |
| Максимальна температура довкілля | 60.0 (град.) |
| Мінімальна температура довкілля | -30.0 (град.) |
| Вага | 3.9 (кг) |
| Основні | |
|---|---|
| Виробник | VENTS |
| Країна виробник | Україна |
- Ціна: 4 278 ₴
