Осьовий вентилятор Вентс OB1 200 P

Осьовий вентилятор Вентс OB1 200 P

•  Максимальна продуктивність — 405 м3/год.

Застосування Вентс OB1 200 P

Витяжні та припливно-витяжні системи вентиляції приміщень різного призначення, де потрібна висока продуктивність за порівняно низького опору системи. Крім того, вентилятори можуть застосовуватися для прямого виведення відпрацьованого повітря. Можливе встановлення вентиляторів на зовнішні стіни.

Конструкція Вентс OB1 200 P

Корпус вентилятора виготовлені зі сталі з полімерним покриттям. Декоративна лицьова решітка виготовлена з високоякісного пластику. Клемна коробка має шнур для виносного під'єднання.

Пристрій вентилятора Вентс ОВ1 200 Р:

Вентилятор складається зі сталевого корпусу (1) з полімерним покриттям і квадратним фланцем. Двигун і крильчатка (5) встановлені всередині корпусу на кронштейні. Пластмасова решітка (2) встановлена в корпусі (1) і зафіксована рамкою (3). Клемна коробка (4).

Двигун Вентс OB1 200 P

Використовується асинхронний однофазний двигун із зовнішнім ротором, обладнаний вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Регулювання Вентс OB1 200 P може бути як плавною, так і східчастою, і здійснюватися за допомогою тиристорного або автотрансформаторного регулятора. До одного регульованого пристрою можуть під'єднуватися кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Монтаж Вентс OB1 200 P

Вентилятор встановлюється на поверхню стіни за допомогою квадратної приєднувальної пластини.

Подавання живлення на вентилятор здійснюється через виносну клемну коробку.

Електричне під'єднання та встановлення мають виконуватися відповідно до інструкції й електричної схеми, зазначеної на клемній коробці.

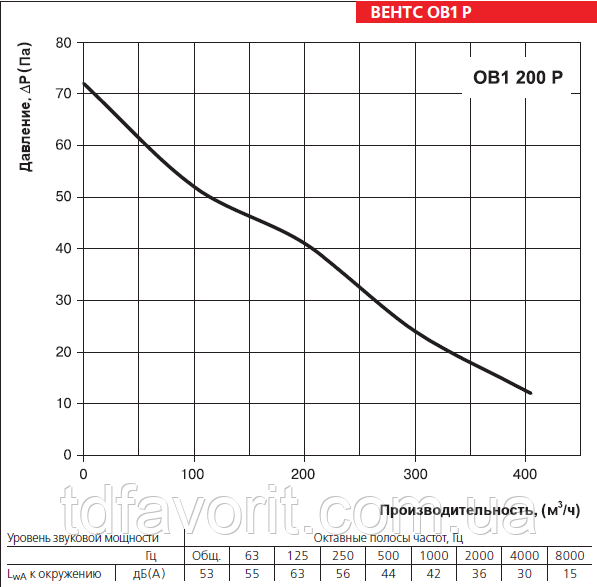

Аеродинамічні характеристики, вентилятор ВЕНТС ОВ1 200 Р
