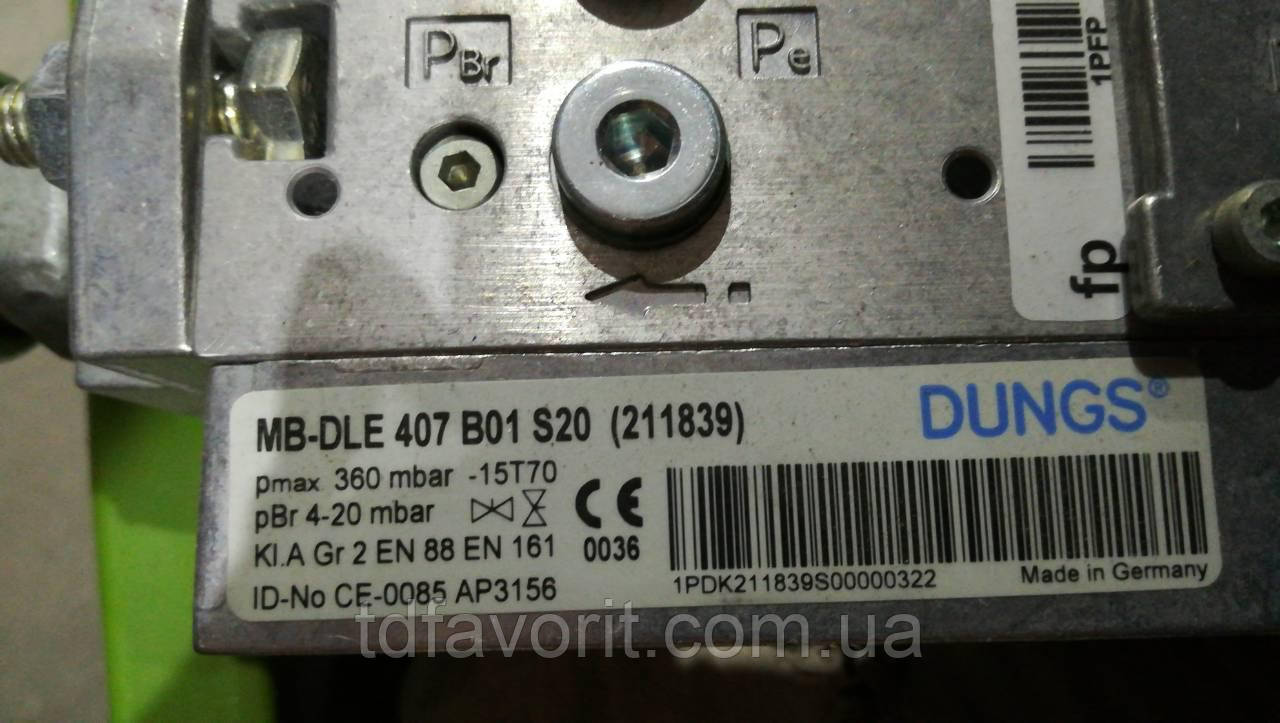

Dungs MB-DLE 407 B01 S20
Dungs MB-DLE 407 B01 S20В наявності
49 860 ₴
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця
Dungs MB-DLE 407 B01 S20 , art 211839

Одноступінчатий газовий мультиблок Dungs MB-DLE 407 B01 S20 , art 211839

є компактним енергоефективним пристроєм, що має блочну конструкцію.
Призначений для автоматичного регулювання та безпеки при роботі з газами сімейств 1, 2, 3 та іншими нейтральними газоподібними середовищами. Характеризується високим коефіцієнтом витрати при низькому перепаді тиску.

Універсальний газовий блок виробництва DUNGS, являє собою компактну арматуру з вбудованими фільтрами, регуляторами, клапанами і реле тиску.

  • Грязеуловитель: Дрібне сито
  • Регулятор і два клапани: тип В01
  • Два швидко відкриваються клапани
  • Один швидко і один повільно відкриваються клапани
  • Електромагнітні клапани до 360 мбар (36 кПа) по DIN EN 161, клас А, група 2
  • Високочутливе регулювання вихідного тиску регулятором пропорційно-інтегрального дії по DIN EN 88, клас А, група 2
  • Високий коефіцієнт витрати при низькому перепаді тиску
  • Електромагнітний привід постійної напруги, ступінь порушення N
  • Дросель на клапані V2, регулюючий головний потік газу
  • Запізнювання гідравлічного відкриття
  • Фланцеві з'єднання з трубної різьбленням по ISO 7/1
  • Простий монтаж, невеликі розміри, мала вага

У конструкцію блоку входять регулятори, клапани, реле тиску і вбудовані фільтри.

Клапан V1 - швидко відкривається і закривається. Клапан V2 - швидко закривається і повільно відкривається.
Пристрій оснащений зовнішнім запальним відведенням, комбинируемым з сепаратным управлінням клапанів; системою контролю клапанів, регуляторів мінімального/максимального тиску, пристрої для обмеження тиску і кінцевого контакту
на клапані V2. Дросель на клапані V2 регулює головний потік газу.

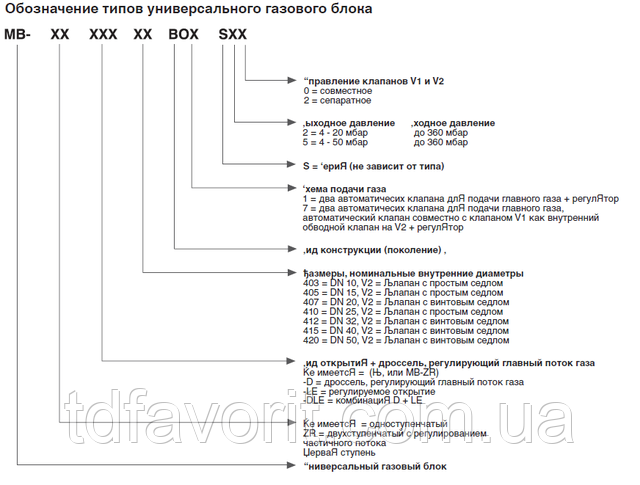

Модель Макс. робочий
тиск
З'єднання Діапазон
регулювання
Артикул
MB-DLE 405 B01 S20 360 мбар Rp 1/2" 4-20 мбар 226560
MB-DLE 407 B01 S20 360 мбар Rp 3/4" 4-20 мбар 226561
MB-DLE 410 B01 S20 360 мбар Rp 1" 4-20 мбар 226562
MB-DLE 412 B01 S20 360 мбар Rp 1 1/4" 4-20 мбар 226563
MB-DLE 415 B01 S20 360 мбар Rp 1 1/2" 4-20 мбар 226799
MB-DLE 420 B01 S20 360 мбар Rp 2" 4-20 мбар 226803

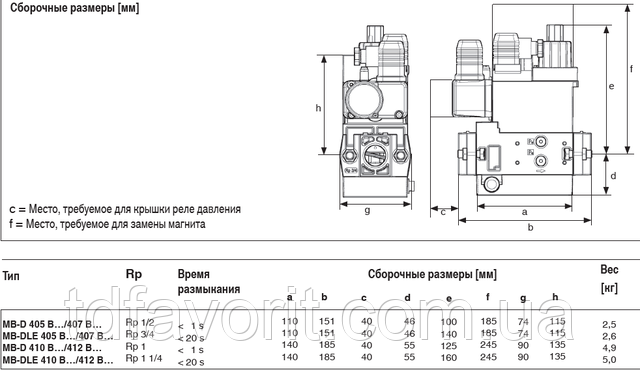

Універсальний газовий мультиблок MB-DLE 407 B01 S20 має компактні розміри, зручний в монтажі. Оснащений фільтром тонкого очищення.
Конструкція забезпечує високу точність регулювання вихідного тиску.



Технічні дані газового мультиблока Dungs MB-DLE 407 B01 S20 art 211839:

Макс. надлишковий тиск, мбар

360

Діапазон регулювання, мбар

4-20

Вид тиску

PN1

З'єднання

 Rp 3/4"

Температура окр. середовища, °С

-15...+70 *

Регулятор тиску

регулятор з попередньо налаштованим тиском; завдяки з'єднанню клапана V1
після виключення зберігається герметичність системи (DIN EN 88 клас A). Пружина для
установки задано.value. нерухома (не підлягає заміні). Випускний трубопровід не слід
проводити над дахом. Є внутрішній випускний патрубок.

Реле тиску

можуть приєднуватися типи GW A5,GW A2,NB A2,UB A2
по DIN EN 1854 (див. техн.посібник до реле тиску)

Грязеуловитель

сито з розм.осередків 0,8 мм; фільтр з неорієнтованим розташуванням волокон,
двошаровий фільтр тонкого очищення (для заміни фільтра не потрібно демонтаж арматури)

Напруга / частота

~змін. струм 50-60 Гц 220-230 В - 15% + 10%.
Рекоменд.напругою.:240 В (змін. струм),110-120 В (змін. струм),48 В (пост.струм), 24-28 У (пост.струм)

Електричне з'єднання

піновий роз'єм DIN EN 175301-803 для клапанів і реле тиску

З'єднання для вимірювання тиску газу /
з'єднання для запалювальної свічки

G 1/8 DIN ISO 228

Потужність / Споживання електроенергії

при ~ (AC) 230 V; + 20°С - 28 ВА

Искровозбуждение

ступінь порушення N

Монтажне положення

вертикальне з розташованим вгору або горизонтально розташованим магнітом,
а також проміжні положення

Кінцевий контакт

тип К01/1 (випробуваний по DIN), може монтуватися на клапані V2

Матеріал вузлів, дотичних з газом

доорпус: алюміній; мембрани, ущільнювач: на основі НБК, силопрен;
електромагнітний привід: сталь, латунь, алюміній

Вид захисту / Час включення

IP54 / 100% ED

* - в установках скрапленого газу заборонена експлуатація мультиблока нижче 0°С. Застосовується виключно для газоподібного скрапленого газу; рідкі вуглеводні руйнують ущільнювальні матеріали.
