Повітряно-отопний (охолодливий) Вентс АВ 45

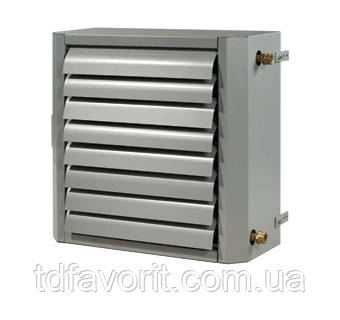

Повітряно-отопний (охолодливий) агрегат Вентс VENTS АВ 45

Вентс АВ 45 призначений для нагрівання (охолодження) повітря в приміщенні за допомогою водяного теплоносія і рівномірного його розподілу за допомогою вентилятора та напрямних жалюзі. Дає змогу швидко прогрівати (охолоджувати) великі приміщення завдяки застосуванню в конструкції високоефективного калорифера та потужного вентилятора або організувати локальне нагрівання (охолодження) робочої зони, наприклад у великих ангарах або виробничих цехах. Продуктивність вентилятора цієї моделі 3850 м3/ч.

Призначені для обігрівання (охолодження) приміщень великого обсягу: виробничі цеху, авторемонтні майстерні, автомийки, гаражі, автосалони, склади, торгові центри, супер та гіпермаркети, магазини, спортивні зали, конференц-зали, виставкові зали, тваринницькі та птелевіфери, тепліці та інші аналогічні приміщення. Встановлення агрегатів знижує витрати часу на встановлення та інвестиційні витрати на систему опалення (охолодження) загалом.

Переваги повітряного опалення (охолодження):
-   швидке досягнення заданої температури в приміщенні;
- мала інерційність системи дає змогу застосовувати змінний температурний режим або зональний обігрів;
-   висока теплопродуктивність;
-  капітальні витрати на систему повітряного опалення набагато нижчі, ніж на аналогічну систему водяного опалення (охолодження).

Застосування
Призначені для нагрівання (охолодження) повітря в приміщенні за допомогою водяного теплоносія та рівномірного його розподілу за допомогою вентилятора та напрямних жалюзі. Дають змогу швидко прогрівати (охолоджувати) великі приміщення завдяки застосуванню в конструкції високоефективного калорифера та потужного вентилятора або організувати локальне нагрівання (охолодження) робочої зони, наприклад у великих ангарах або виробничих цехах. Призначені для обігрівання (охолодження) приміщень великого обсягу: виробничі цеху, авторемонтні майстерні, автомийки, гаражі, автосалони, склади, торгові центри, супер та гіпермаркети, магазини, спортивні зали, конференц-зали, виставкові зали, тваринницькі та птелевіфери, тепліці та інші аналогічні приміщення. Встановлення агрегатів знижує витрати часу на встановлення та інвестиційні витрати на систему опалення (охолодження) загалом.

Конструкція
Агрегат АОВ складається з осьового вентилятора та мідно-алюмінієвого срібного водяного теплообмінника, розміщених у сталевому корпусі з полімерним покриттям. Теплообмінник має виведені через бічну стінку корпусу патрубки із зовнішньою трубною різзю для підведення та під'єднання теплоносія. Призначені для експлуатації за максимального робочого тиску 1,6 МПа (16 барів) і максимальної робочої температури теплоносія 100 °C.

Двигун вентилятора
Застосовуються асинхронні двигуни із зовнішнім ротором, які мають вбудований тепловий захист з автоматичним перезапуском.

Керування та регулювання
Можливе плавне або ступеневе регулювання швидкості обертання вентилятора, яке здійснюється за допомогою тиристорного або трансформаторного регулятора. Зниження швидкості обертання вентиляторів дає змогу зменшити витрати повітря й об'єм теплопередавання на опалення або охолодження.

Для керування режимами роботи опалювального (охолодного) агрегату застосовується блок автоматики УВТ-1Е (купується окремо). Блок автоматики має 3 режими керування роботою агрегата АВ (змінювання швидкості обертання вентилятора).

Модели АВ...А обладнані блоком автоматики для керування режимами роботи опалювального (охолодичного) агрегата. Корпус виготовлений зі сталі з полімерним покриттям з індексом захисту IP44. Блок автоматики має 3 режими керування роботою агрегата АВ (змінювання швидкості обертання вентилятора).

Блок обладнаний вимикачем з індикатором роботи, гермовводами для під'єднання дротів і плавним запобіжником для захисту від пошкодження під час короткого замикання. Блок автоматики експлуатується спільно з цифровими термостатами серії ТСТ-3 з сенсорним дисплею (ТСТД-3 комплектується пультом ДК) або РТС-1-400 з РК-дисплеєм (РТСД-1-400 комплектується пультом ДК), які постачаються окремо. Термостат встановлюється в приміщенні, де розміщений повітряно-отопний (охолодний) агрегат, він вимірює температуру та визначає режим роботи.

Для коректної роботи опалювального агрегату термостат необхідно розміщувати в місці, де не чинять місцевий вплив вікна, дверей і радіатори опалення. Для керування кількома повітряно-отопними (охолодними) агрегатами, що працюють в одному приміщенні, можливе використання одного термостата.

Доступні модифікації та технічні характеристики ВЕНТС АОВ і АОВ1

Монтаж
За допомогою кронштейнів (купуються окремо) агрегат можна встановлювати на стінах (колонах) у вертикальному положенні або на стелі (балках) у горизонтальному положенні.

УВАГА!
Під час встановлення агрегату АОВ має бути забезпечений вільний приплив повітря до всмоктувального колектора вентилятора. Для цього обов'язково має бути витримана мінімальна відстань від стіни або стелі до АВ не менш ніж 300 мм.

Технічні характеристики
