Автомат керування пальником Kromschroeder BCU 370

Блоки керування пальником BCU 370 призначені для розпалювання, керування й контролю основних параметрів пальників із примусовим подаванням повітря будь-якої потужності зі ступеневим або плавним режимом керування потужністю. Застосовуються для пальників із прямим розпалом або обладнаних пілотним пальником.

• Для блоків пальник Kromschroeder і теплогенераторів необмеженої потужності з будь-якими режимами роботи
• Керування вентилятором і дросельною заслінкою
• Просте побудова системи керування завдяки вбудованій функції контролю герметичності клапанів і трансформаторів розпалювання
• Простий пуск і технічне обслуговування завдяки ручному режиму
• Широка функціональність завдяки параметруванню функцій
• Простий сервіс за допомогою високоінформативних повідомлень про стан і несправності
• Вбудований інтерфейс шини обміну даних

Автомат керування пальником BCU 370 призначений для керування, розпалювання та контролю над роботою промислових блокових пальників Kromschroeder необмеженої потужності з переривчастим або безперервним режимом роботи. Автомат розпалює безпосередньо основний пальник Kromschroeder або розпалює основний пальник Kromschroeder за допомогою запаального пальника Kromschroeder.

BCU 370 керує вентилятором і встановлює дросельну заслінку в позиції продування та розпалювання. Після продування та пуску пальника Kromschroeder відбувається передавання керування заслінкою зовнішнього регулювального приладу, який встановлює дросельну заслінку згідно з необхідною тепловою потужністю. Після вимкнення пальника Kromschroeder здійснюється продувка.

Автомат керування пальником BCU 370 контролює тиск газу та повітря. Функція контролю герметичності клапанів (опціон) забезпечує перевірку герметичності газових клапанів за допомогою датчика тиску газу.

Параметризування за допомогою оптичного інтерфейсу та програмного забезпечення BCSoft гарантує оптимальну адаптацію автомата до конкретного встановлення. Встановлювана кількість повторних запалень, а також автоматичний повторний запуск, що активується, забезпечують високу надійність роботи пальника Kromschroeder. Функція скороченої програми пуску (опціон) допускає пуск пальника Kromschroeder після робочого вимкнення без продування, у такий спосіб унеможливлюється зайве потрапляння повітря в камеру згоряння й швидше досягається максимальна теплова потужність встановлення.

• Напруга мережі:
  • BCU..W: 230 В, -15 / + 10%, 50/60 Гц
  • BCU..Q: 120 В, -15 / + 10%, 50/60 Гц, для заземлених і незаземлених мереж.
• Контроль полум'я ультрафіолетовим фотодатчиком або іонізаційним електродом.
• Сила струму полум'я для іонізаційного електрода: 1-28 цД, фотодатчика: 1-35 цД.
• Для переривчастого та безперервного режимів роботи.
• Контроль тиску повітря під час попереднього продування та в процесі роботи за допомогою зовнішнього датчика тиску DL.
• Максимальна довжина кабелю розпалювання у разі вбудованого електронного блоку розпалювання: 1 м,
• Максимальна довжина кабелю контролю полум'я: 50 м
• Максимальна кількість увімкнень: 250000
• Температури довкілля:
  • BCU 370: - 20 - + 60°C,
  • BCU 370..I: - 10 - + 60°C
• Не допускати конденсації вологи.
• Ступінь захисту: IP 54 за нормою 529 Міжнародна асоціація з електротехніки

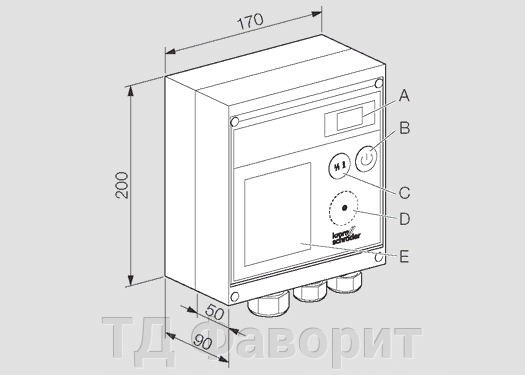

• Корпус з ударостійкої та теплостійкої пластмаси.
• Лицьова частина зі штекерним роз'ємом і з органами керування й індикації.

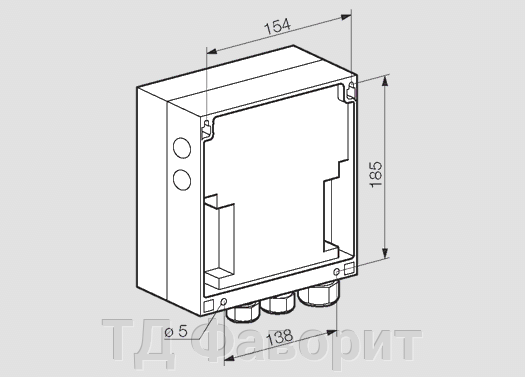

• Основа зі з'єднувальними клемами, з попередньо змонтованими шинами нейтралі та заземлення. З достатнім місцем для електромонтажу.
• 1x M25 багаторазове кабельне введення 4x 7 мм, 2x M20 багаторазове кабельне введення 2x 7 мм у комплекті,
• 1x або 2x M16 пластмасові гайки для кабелю розпалювання.
• Напруга для входів, клапанів, повітродувки, керування, сервоприводу та блока розпалювання = напруга мережі.
• Власне споживання: приблизно 9 ВА, включно з приблизно 50 ВА у разі вбудованого блоку розпалювання.
• Вхідна напруга сигнальних входів:

  Значення	120 В	230 В
  Сигнал «1»	80 - 126,5 В	160-253 В
  Сигнал «2»	0 - 20 В	0 - 40 В

• Вхідний струм сигналу "1": типово 2 μA
• Вихід на трансформатора розпалювання: без контакту через напівпровідник.
• Навантаження на контакти:
  • Клапани: максимум 1 A, cos ф = 1,
  • Заслонка: максимум 1 A, cos ф = 1,
  • Розпалювання: максимум 1 A, cos ф = 0,3,
  • Керування: максимум 1 A, cos ф = 1,
  • Максим. загальне навантаження на ці контакти 2,5 A,
  • Вентилятор: максимум 3 A, пусковий струм: максимум 6,5 A <1 сек,
  • Максимальне загальне навантаження на виходи 4 A.
  • Робочий і аварійний контакт: сухий контакт максимум 1 A, 253 V, без внутрішнього захисту.
• Вимикач «Деблокування/інформація»: максимальне число увімкнень: 1 000
• Запобіжники в приладі, замінюваний, F1: T 5A H, за нормою 60127-2/5 Міжнародної установи з електротехніки,
• Дозволені ультрафіолетові датчики: UVS 1, 5, 6, 8 і UVD 1 фірми Kromschroeder.
• Входи та виходи системи безпеки: всі позначені знаком * входи та виходи можуть бути використані в системі автоматики безпеки.
• Вага: приблизно 1,8 кг

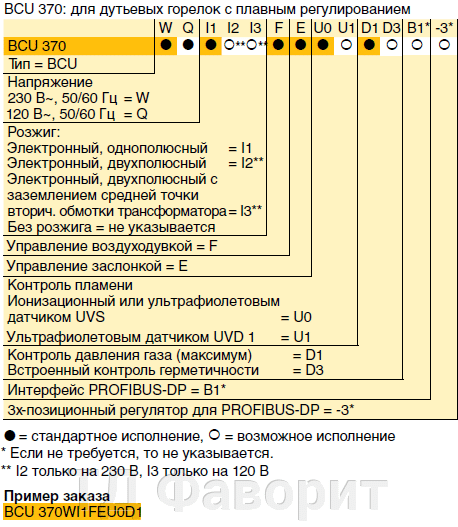

Технічні характеристики:
