Resideo(Honeywell) MMI 962.1 mod 23

Блок керування горінням (точний автомат) Satronic (Honeywell) MMI 962 mod 23

Топковий автомат для газових пальників MMI 962

Призначені для 2-ступеневих газових пальників із наддувом і комбінованих (газ/дизельне паливо) Можливий датчик полум'я:
– Зонд іонізації
— Інфрачервоний датчик IRD 1020.1
— Ультрафіолетовий датчик UVD 971

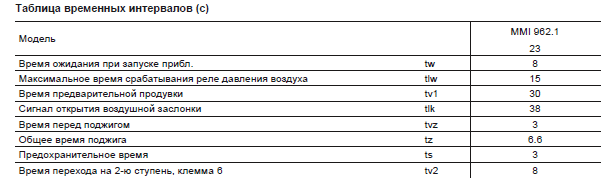

Сокильний автомат MMI 962.1 для газових пальників здійснює керування й контроль газових і комбінованих пальників із наддувом будь-якої номінальної потужності (випробувано та затверджено згідно з EN 298). Якщо приєднаний сервопривод повітряної заслінки, можливий 2-ступеневий режим роботи з двома паливними клапанами або модульований з одним паливним клапаном. Різні позначення типів і моделей ідентифікують топкові автомати згідно з тимчасовими інтервалами, а також відповідно до національних стандартів.

Топковий автомат MMI 962.1 Мод. 23 може використовуватися як заміна MMI 812 Мод. 23 або MMI 812.1 Мод. 23.

Конструктивні особливості

Топковий автомат захищений вогнестійким прозорим пластиковим корпусом із роз'ємним з'єднанням і містить:
- Синхронний електродвигун із передачами редуктора швидкості як привод для кулачкового перемикача
- Кульковий перемикач з інформаційним кольоровим програмним індикатором
— 12-контактний кулачковий привод, що контролює програмну послідовність
- Схемні плати з електронними компонентами

Технічні дані

• Робоча напруга 220 / 240 В (-15...+10%) 50 Гц
• Відхилення коливань частоти змінного струму результат у пропорційному визначенні часу
• Запобіжник на вході 10 А швидкодійний, 6 А із затримкою спрацьовування
• Енергоспоживання приблизно 10 ВА

Максимальне навантаження на клеми:

•  Кл. 3 2.0 А, cos↑ 0.2
•  Кл. 4, B 2.0 А, cosφ 0.4
•  Кл. 5, 6, C 1.0 А, cosφ 0.4

Всього 5.0 А, cos↑ 0.4

• Чутливість 1.0 μА
• Мінімальний необхідний струм іонізації 5.0 μА
• Кабель датчика полум'я макс. 20 м
• Реле тиску повітря робочий контакт 4.0 А, 230 В
• неровно причини несправності немає

Датчики полум'я

•  іонізаційний зонд
•  інфрачервоний датчик IRD 1020.1

Вага, включно з цоколь 350 г

• Положення під час встановлення будь-який
• Клас захисту IP 44
• Допустимі кліматичні умови для приладу та датчика полум'я вологість макс. 95% при 30ºC

Допустимий діапазон температури

•  Експлуатація -20oC... +60ºC
•  Зберігання -20oC... +80ºC
• Утворення льоду, дія води та конденсація не допускається

Код ідентифікатор. за EN 298 BTLLXN
