Varvel RO, Varvel SRO, Varvel FRO, Varvel MRO циліндро-контичний мотор-редуктор
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- Код: RO, SRO, FR, MRO
- +380 (50) 502-00-19Viber

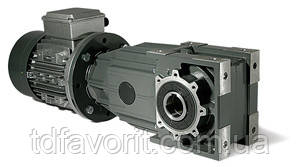

Циліндро-конічний мотор-редуктор Varvel RO, Varvel SRO, Varvel FRO, Varvel MRO
Насадний циліндричний мотор-редуктор із паралевими валами Varvel RO виготовлений в універсальному корпусі, який має три поверхні кріплення. Редуктор із паралельними валами Varvel RO розроблений відповідно до сучасних вимог стандарту ISO та застосуванням електронних систем аналізу структури матеріалу на предмет зміщення і зон напруженості.
Корпус редуктора Varvel RO виготовляється монолітним з алюмінію литтям під тиском (RO 12, RO 13, RO 22, RO 23, RO 32, RO 33), а також із чавуну (RO 42, RO 43, RO 52, RO 53, RO 62, RO 63) і здатний витримати вплив високої крутної миті та зовнішніх навантажень.
За бажанням замовника редуктор комплектується різними варіантами приєднувальних фланців і вихідних валів (повий вал зі шпонковим пазом, порожнистий шліцьовий вал, порожнистий вал з обтискною муфтою, що виходить одне- і двобічний циліндричний вал).
| Редуктор | RO 13, RO 23, RO 33, RO 43, RO 53, RO 63 |
| Редуктор із фланцем під електродвигун | SRO 13, SRO 23, SRO 33, SRO 43, SRO 53, SRO 63 |
| Фланцовий редуктор IEC | FRO 13, FRO 23, FRO 33, FRO 43, FRO 53, FRO 63 |
| Мотор-редуктор | MRO 13, MRO 23, MRO 33, MRO 43, MRO 53, MRO 63 |
| Переданий момент | 180 – 3400 Нм |
| Потужність двигуна | 0,18 – 22 кВт |
| Передавальні відносини | 6,3 - 610 |
Габаритні розміри
|
|
RO 13 |
RO 23 |
RO 33 |
RO 43 |
RO 53 |
RO 63 |
|
A |
130 |
150 |
170 |
210 |
265 |
310 |
|
A1 |
100 |
120 |
126 |
160 |
205 |
245 |
|
A2 |
140 |
160 |
180 |
224 |
280 |
330 |
|
B |
92 |
105 |
130 |
155 |
185 |
235 |
|
B1 |
75 |
90 |
95 |
120 |
150 |
195 |
|
C |
60 |
70 |
80 |
93 |
114 |
125 |
|
D (G7) |
25 (30) |
30 (35) |
35 (40) |
40 (45) |
50 (55) |
60 (70) |
|
F1 |
10 |
10 |
12 |
14 |
16 |
18 |
|
G1 (f7) |
70 |
80 |
95 |
110 |
130 |
180 |
|
H |
70 |
80 |
90 |
112 |
140 |
165 |
|
H1 |
20 |
20 |
27 |
32 |
37,5 |
42,5 |
|
H2 |
20 |
20 |
27 |
32 |
37,5 |
42,5 |
|
K |
220 |
240 |
270 |
309 |
410 |
470 |
|
M1 |
28,3 (33,3) |
33,3 (38,3) |
38,3 (43,3) |
43,3 (48,8) |
53,8 (59,3) |
64,4 (74,9) |
|
N1 (H9) |
8 (8) |
8 (10) |
10 (12) |
12 (14) |
14 (16) |
18 (20) |
|
P1 |
100 |
110 |
130 |
160 |
200 |
250 |
|
R1 |
85 |
95 |
115 |
130 |
165 |
215 |
|
S |
55 |
65 |
75 |
87,5 |
105 |
116,5 |
|
S1 |
3 |
3 |
3 |
3 |
4,5 |
4,5 |
|
S2 |
8 |
9 |
10 |
13 |
14 |
16 |
|
V1 |
M8x15(7) |
M8x15(7) |
M8x15(7) |
M10x18 (7) |
M10x18 (7) |
M12x20 (7) |
- Ціна: Ціну уточнюйте
