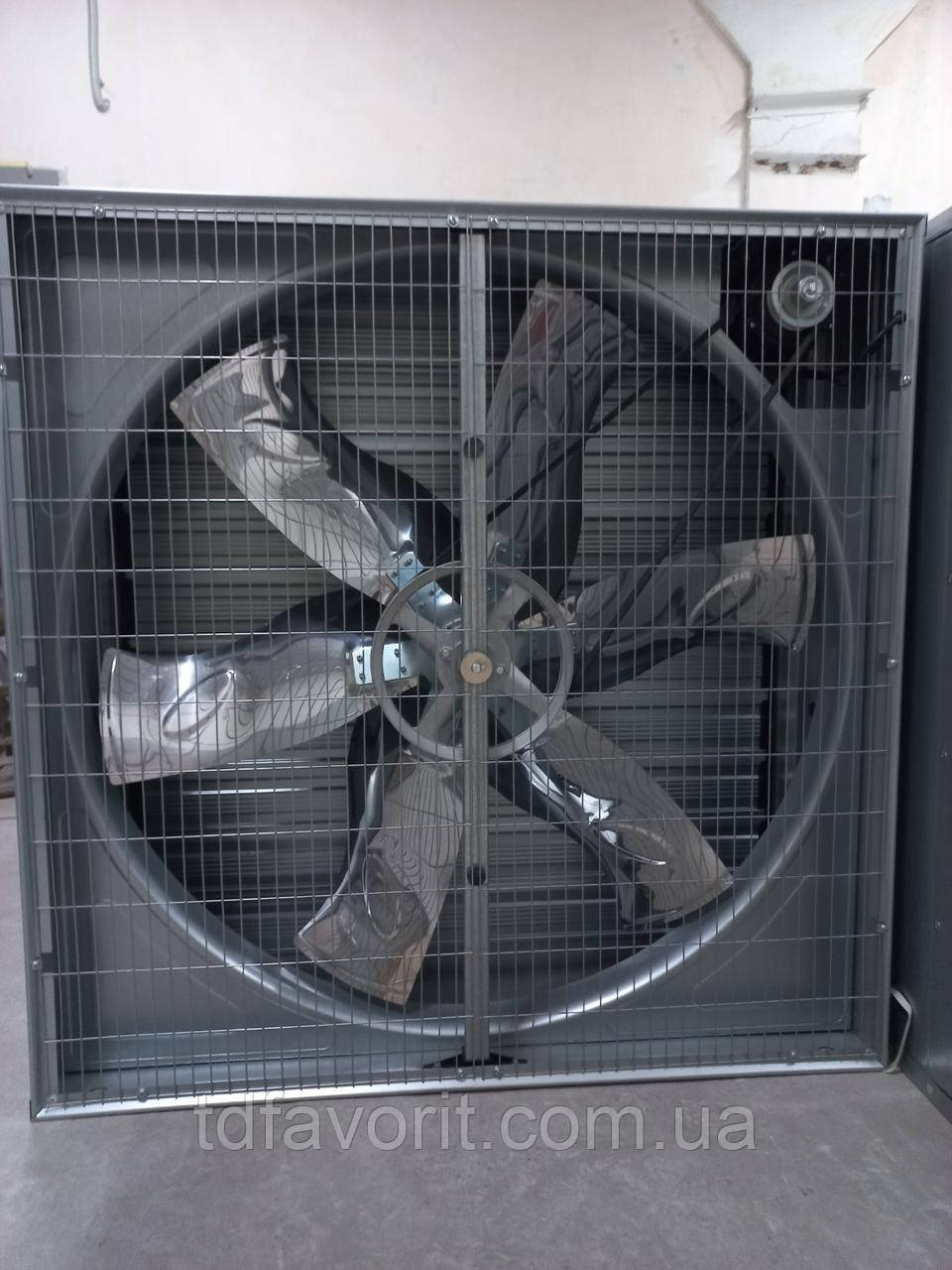

Вентилятор осьовий В-12,5

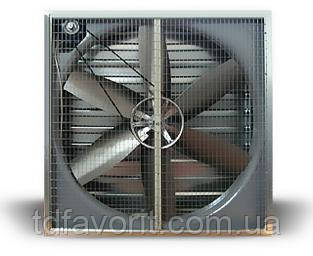

Вентилятори стінові ПО-12,5

Призначені для вентиляції тваринницьких, кролівництві, птахівницьких та інших виробничих приміщень.

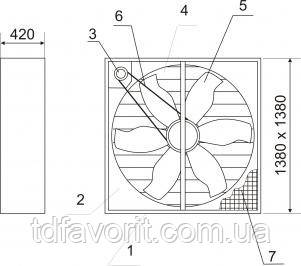

Вентилятор ПО-12,5 (рис. 1), складається з :

• корпусу (1),
• дифузора (2),
• електродвигуна (3),
• клапана аеродинамічного (жалюзі) (4),
• колеса робочого(5),
• клинопасової передачі (6),
• сітки огороджувальної (7).

Корпус являє собою коробчату конструкцію, виготовлену з гнутого профілю оцинкованої сталі. Колесо робоче складається з маточини з прикріпленими до неї 6-ю алюмінієвими лопатями і шківом.

За допомогою шарикопідшипників воно встановлюється на осі. Двигун кріпиться на рухомій плиті у верхній частині корпусу, на якій встановлена регулювання натягу ременя, і через клиноременную передачу передає обертання на робоче колесо.

Для запобігання попадання зовнішнього повітря і утворення протягів в приміщенні (в неробочому стані) вентилятор має жалюзі, які кріпляться на корпусі. В робочому стані лопатки жалюзі під дією потоку переміщуваного повітря і вантажів -противаг відкриваються.

При роботі вентилятора повітря забирається з приміщення і викидається назовні.

В цілях безпеки робоче колесо захищено огороджувальної сіткою.

Технічні характеристики:
