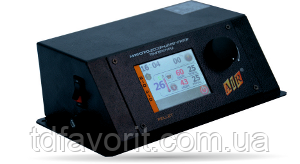

Автоматика для котлів AIR BIO PID

Контролери серії AIR BIO PID використовуються для регулювання котлів ЦО, що мають пальник із черв'ячним (шовковим) живичем. Також можуть бути використані з пелетними пальниками.

Автоматика для котлів  AIR BIO PID призначений для керування й контролю роботи твердопаливних котлів, обладнаних пелетними пальниками з автоматичним запалюванням, навантаження 3000 вт

Контролери керують двома процесами, незалежними один від одного:

• контроль процесу спалювання, дозування палива. Спеціальне програмне забезпечення змінює кількість палива, залежно від потреби;
• регуляція й контроль температури. PID-алгоритм вибирає потрібну потужність котла, за якої він досягне необхідної температури.

Завдяки цьому не спостерігаються різкі перепади температури. Можлива потужність горіння — 5% (тільки підтримка вогню) — 100% (робота за граничної потужності котла).
Відмітна риса контролерів серії — інтерфейс RS — 485 (EIA/TIA — 485). Він дає змогу об'єднати автоматику з іншою технікою (блоком керування, 3-х і 4-ходовими клапанами-сумішниками, блоком дистанційного керування). Керування не стає складніше або незрозуміле. Кольоровий TFT-екран показує всі показники роботи пальників котлів.

Основні переваги контролера AIR BIO PID:

• блок керування під'єднується 3- і 4-х — ходовими клапанами;
• можливість керування безліччю різних типів пальників;
• під час перегрівання котла активується індикатор аварійної ситуації, яка супроводжується звуковою сигналізацією;
• PID-алгоритм керування автоматикою;
• наявність режимів «Рожета» і «Гаіння»;
• скорочує витрати енергоресурсів;
• вибір температури, за якої містить насос ЦО;
• міцний, металевий і протиударний корпус.

Командо-контролер МРТ-AIR Bio Pid керує:

1. Електричними ТЕНами розпалювання пальника;
2. Механізм подавання палива;
3. Проміжним механізмом подавання палива;
4. Механізмом очищення;
5. Насосом Ц.О;
6. Насосом Г.В.Х.

   Дисплей МРТ-AIR Bio Pid надає інформацію:

1. Температури теплоносія Ц.О. - задана/тікальна;
2. Температури Г.В.Х. - задана/тікальна;
3. Потокової потужності пальника;
4. Температури проміжного шнека подавання палива;
5. Температури газовмісних котла;
6. Стани роботи елементів керування;
7. Годинник.

   Максимально допустимі вузлові навантаження на командно-контролер МРТ-AIR Bio Pid:*

1. Вентилятор                        -    200 Вт / 1000 Вт — посилена версія (додаткова опція)
2. Колосник                           -    200 Вт; (можливе встановлення зовнішнього комутаційного пристрою)
3. Механізм подавання палива —    300 Вт; (можливе встановлення зовнішнього комутаційного пристрою)
4. ТЕНи розпалювання                    - 1 000 Вт; (можливе встановлення зовнішнього комутаційного пристрою)
5. Насос Ц.О.                         - 1 000 Вт; (можливе встановлення зовнішнього комутаційного пристрою)
6. Насос Г.В.Х.                       - 1 000 Вт; (можливе встановлення зовнішнього комутаційного пристрою)

* водночас сумарне навантаження на весь блок керування не має перевищувати 3 000 Вт!
