PIGNONE CIL Z=9 1125560 Вал шестірня циліндричного редуктора TRAMEC TC

Вал шестірня PIGNONE CIL Z=9  1125560 редуктора TRAMEC TC

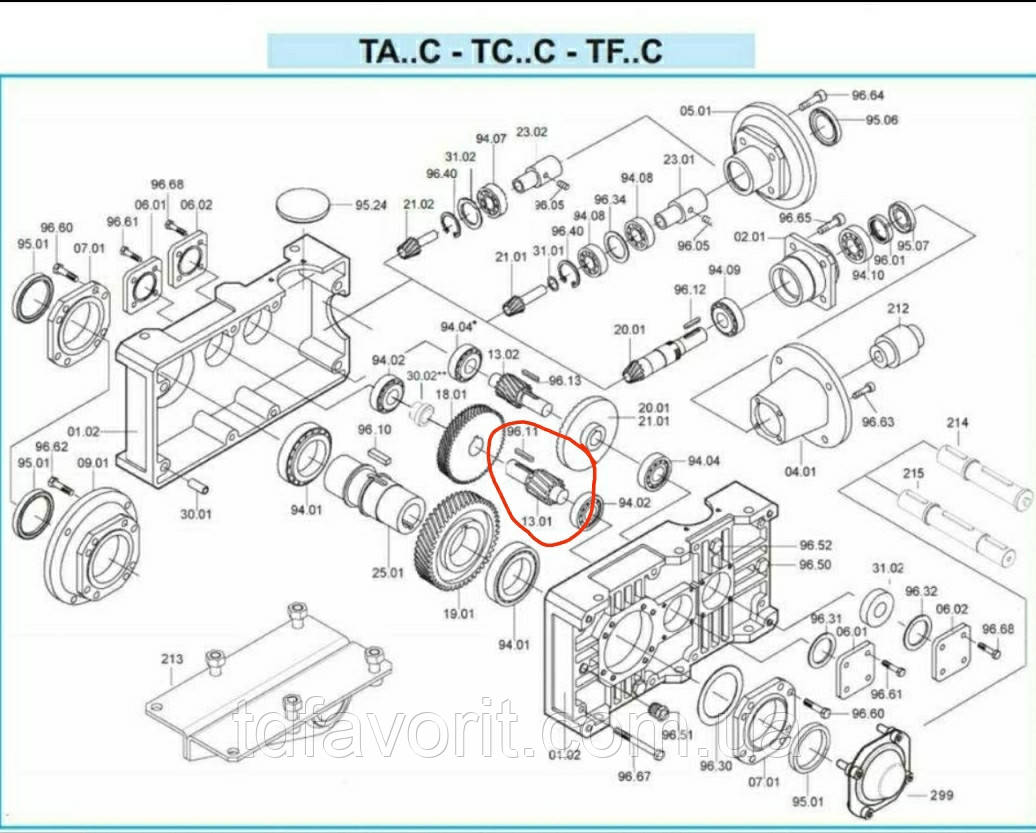

на креслярстві No 13.01

Запчастини до кінікоциліндричної редуктора TRAMEC TA , TF , TC

Редуктор TRAMEC серії "TF" має такі типорозміри:
TF56 - TF63 - TF71 - TF80 - TF90 - TF100 - TF112 - TF125 - TF140 - TF160 - TF180 - TF200 - TF225

• P = 0,09 — 137 кВт
• T2M = 110 — 12000 Нм
• I = 5 — 630

Коніческоциліндричні редуктори італійського редукторного заводу TRAMEC; серії "T". Комплектуються електродвигунами потужністю від 0,09 кВт до 45 кВт із крутним моментом на виході редуктора від 100 Нм до 12000 Нм. Широкий діапазон передавальних чисел від 5/1 до 630/1 дає змогу отримати оберти на виході від 1,4 до 560 об/хв.

TRAMEC редуктора молодших типорозмірів Т56 і Т63 виготовлені з алюмінію, починаючи з Т71 — з чавуну. Циліндричні вихідні вали різних діаметрів — завжди порожнисті. Залежно від використовуваного передавального числа редуктори можуть бути двоступеневими "B" або триступеневими "C".

Широкий перелік простих трансформацій, перетворює цей редуктор на абсолютно універсальний привод. За типом вхідного виконання на вибір пропонуються три варіанти:

- з витичним валом під муфту або шків "TA"

- з порожнистим валом і стандартним фланцем на вході під електродвигун "TC"

- з подовженим фланцем у комплекті з запобіжною муфтою на вході під електродвигун "TF"

Незалежно від обраної комплектації та типу вхідного виконання, ще однією унікальною особливістю є можливість зміни орієнтації осі вхідного вала з поздовжньої "O" на перпендикулярну "V", що дає змогу використовувати редуктор у будь-яких обмеженому просторі. З додаткових опцій кінінескоциліндричний редуктор TRAMEC має:

- одне/двох-сторонній вихідний вал

- вихідний фланець

- захисна кришка вихідного вала

- реактивна штанга/моментний важіль

- обмежувач зворотного ходу

- обмежувач крутного моменту

— притискний диск, для фрикційного безшпонкового з'єднання та передавання високого крутного моменту від полого вихідного вала редуктора — зовнішньому валу

Редукт TRAMEC серії "TA" має такі типорозміри:
TA56 - TA63 - TA71 - TA80 - TA90 - TA100 - TA112 - TA125 - TA140 - TA160 - TA180 - TA200 - TA225

Редукт TRAMEC серії "TF" має такі типорозміри:
TF56 - TF63 - TF71 - TF80 - TF90 - TF100 - TF112 - TF125 - TF140 - TF160 - TF180 - TF200 - TF225

Редукт TRAMEC серії "TC" має такі типорозміри:
TC71 - TC80 - TC90 - TC100 - TC112 - TC125 - TC140 - TC160 - TC180 - TC200 - TC225

Габарити TRAMEC T F 180 B 20 180_B5 O B3 H70
