Червячный одноступенчатый SITI МІ 40 FP 60/1 PAM11/90
Червячный одноступенчатый мотор-редуктор “SITI” серии MI. Отличается конструктивной простотой и бесшумностью работы.
Комплектуется электродвигателями мощностью от 0,09 кВт до 18,5 кВт с крутящим моментом от 4 Нм до 2000 Нм и передаточным отношением от 5:1 до 100:1.
Серия имеет следующие типоразмеры: MI30, MI 40, MI 50, MI 60, MI 70, MI 80, MI 90, MI 130, MI 150, MI 175.

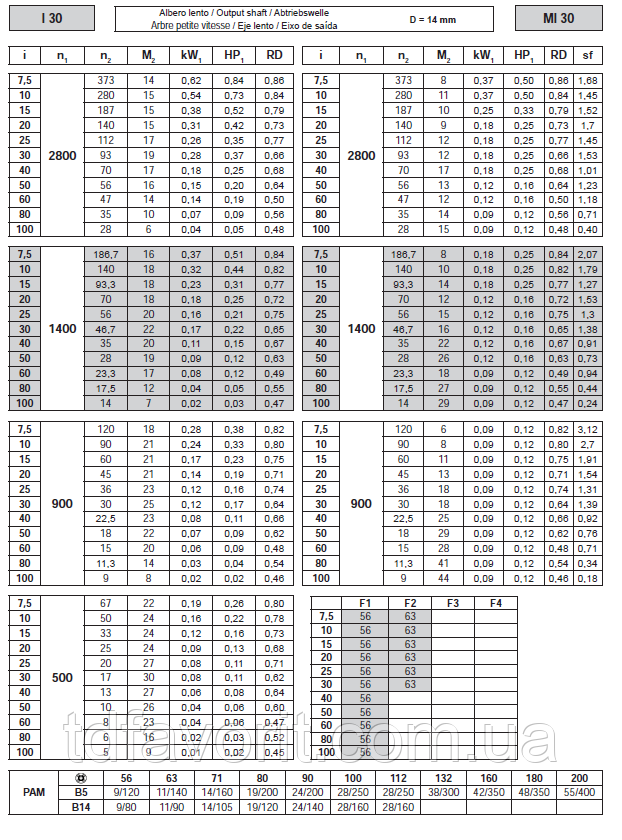

Типоразмер | Нм max | Dвых. вала мм |
---|---|---|
MI 30 | 30 | 14 |
MI 40 | 55 | 19 |
MI 50 | 100 | 24 |
MI 60 | 188 | 25 |
MI 70 | 260 | 28 |
MI 80 | 386 | 35 |
MI 90 | 520 | 38 |
MI 110 | 824 | 42 |
MI 130 | 1229 | 48 |
MI 150 | 1836 | 55 |
MI 175 | 3000 | 60 |
Система обозначения червячных мотор-редукторов серии MI
MU |
40 |
– 10 |
– 140 |
– F |
– B3 |
– 0,55 |
– 32 |
– 380 |
– 50 |
(4P) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 – Cерия редуктора (MI,MU )
2 – Межосевое расстояние, мм (30, 40, 50, 63, 75, 90, 110, 130, 150, 175)
3 – Номинальное передаточное отношение редуктора
4 – Число оборотов выходного вала , об/мин
5 – Фланец на выходном валу редуктора (F, FBR, FBM, FBML)
6 – Монтажное положение (В3, В6, В7, В8, V5, V6)
7 – Мощность электродвигателя , кВт
8 – Крутящий момент на выходном валу, Nm
9 – Напряжение питания электродвигателя, V
10 – Частота питающей сети, Гц
11 – Количество полюсов электродвигателя (2, 4, 6)

Основні | |
---|---|
Виробник | SITI |
Країна виробник | Італія |
Тип редуктора | Черв'ячний |
- Ціна: 10 830 ₴
