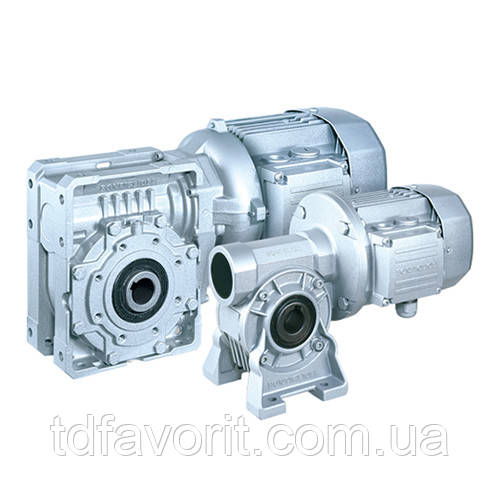

Мотор-редуктор червячний Bonfiglioli W 110 U 40 P100 B14 B3 + BN 100LA 4 230/400-50 IP55 CLF B14

49 940 ₴

  • В наявності
  • Код: W 110 + BN 100LA
Мотор-редуктор червячний Bonfiglioli  W 110 U 40 P100 B14 B3 + BN 100LA 4 230/400-50 IP55 CLF B14
Мотор-редуктор червячний Bonfiglioli W 110 U 40 P100 B14 B3 + BN 100LA 4 230/400-50 IP55 CLF B14В наявності
49 940 ₴
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19
    Viber
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19
    Viber

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця

Мотор-редуктор червячний   Bonfiglioli (Італія)  W 110 U 40 P100 B14 B3 + BN 100LA 4 230/400-50 IP55 CLF B14

- Крутний момент від 13 Нм до 7100 Нм
- Потужність від 0,04 до 75 кВт (1400 об/хв)
- Передавальних відносин від 7 до 3200
- Гальма — опціонально
- Вибухозахищені виготовлення — опціонально
- Незалежна вентиляція — опціонально

Модели: W 63, W 75, W 86, W 110, WR 63, WR 75, WR 86, WR 110

Черв'яні мотор-редуктори BONFIGLIOLI зарекомендували себе як надійні вироби. Мотор-редуктори BONFIGLIOLI успішно використовуються у всіх галузях промисловості, позаяк поєднують у собі високу якість і низьку вартість. Редуктори мають великий вибір встановлювальних варіантів і додаткових опцій. На базі серії VF і W для отримання високих значень передавальних чисел реалізуються дві ступеневі циліндро-чорв'ячні або черв'ячно-чорв'ячні конструкції.

Передавальні числа редукторів від 5/1 до 10000/1. Максимальний крутний момент 7000 Нм.

Мотор-редуктори BONFIGLIOLI можуть бути укомплектовані електродвигунами з вбудованим електротормозом або вибухозахистом. Додатково можна встановити оптичний енкодер або термістор. Корпус у формі куба зі спеціально обробленими поверхнями спрощує монтаж мотор-редуктора та дає змогу встановлювати додаткове обладнання.

Корпуси редукторів VF 27, VF 30, VF 44, VF 49, W63, W75, W86 — виготовлені із силуміну, а редуктори W110, VF 130, VF 150, VF 185, VF210, VF250 – виконані з чавуну.



Система позначення черв'ячних мотор-редукторів серії VF/W

W-63-L1-UF1-25-20-S2-B14-B3-CW-BN-63A-4-230/400-50-IP54-CLF-B5-FD-3,5-R-SB-220SA

1. W — тип мотор-редуктора (VF, W — черв'ячний мотор-редуктор, VFR, WR — циліндро-чорвячний редуктор, VF/VF, VF/W, W/VF — комбінація з двох черв'ячних редукторів);
2. 63 – габарит (міжвісна відстань, мм: 27, 30, 44, 49, 63, 75, 86, 110, 130,150,185, 210, 250);
3. L1 — обмежувач крутного моменту (L1, L2, LF);
4. UF1 – варіант виготовлення;
5. 25 — діаметр вихідної вали;
6. 20 – передавальне відношення;
7. S2 — конфігурація на вході (P IEC — двигун і редуктор, S — редукторний електродвигун, HS — вхідний циліндричний вал);
9. B14 — тип фланця електродвигуна (B5 — великий фланець, B14 — маленький фланець);
10. B3 — установлювальне положення редуктора (B3, B6, B7, B8, V5, V6);
11. CW — установлювальна конфігурація (CW, CCW);
12. BN — Тип електродвигуна (M — трифазний інтегральний електродвигун, K — трифазний компактний електродвигун, BN — трифазний електродвигун IEC);
13. 63A — типорозмір електродвигуна;
14. — кількість полюсів (2, 4, 6, 8);
15. 230/400-50 — напруга (В) і частота (Гц) живлення електродвигуна;
16. IP54 — ступінь захисту;
17. CLF – клас ізоляції (CLF – стандартне виконання, CLH - під замовлення);
18. B5 – варіант конструкції;
19. FD – тип гальма;
20. 3,5 – гальмівний момент у Нм;
21. R — важіль ручного розтормажування;
22. SB — тип живлення гальма (змінне);
23. 220SA — напруга (В) живлення електротормоза.

Типорозмір

M max, Нм

D — вихідної вали,

мм

VF 27

14

9

VF 30

25

14

VF 44

56

18

VF 49

89

25

W63

190

25

W75

320

28 (30)

W86

440

35

W110

830

42

VF 130

1500

45

VF 150

2100

50

VF 185

3650

60

VF210

5100

90

VF250

7000

110



Габаритно-приєднувальні розміри BONFIGLIOLI W110 U (700 Нм)

W 110 U 40 P100 B14 B3 + BN 100LA 4 230/400-50 IP55 CLF B14

Для підбору редукторів і отримання докладніших консультацій просимо звертатися до наших фахівців із наданням такої інформації:

  • Потрібна потужність приводу мотор-редуктора (редуктора, варіатора)
  • Потрібні параметри живлення електродвигуна
  • Кількість обертів на виході мотор-редуктора, мотор-варіатора (кількість обертів на вході та виході редуктора, варіатора)
  • Діапазон температур довкілля
  • Кількість годин роботи на добу
  • Тип двигуна (електродвигун, двигун внутрішнього згоряння)
  • Опис механізму, у якому працює редуктор (для розрахунку коефіцієнта запасу за довговічністю)
Характеристики
Основні
ВиробникBonfiglioli Riduttori
Країна виробникІталія
ТипМотор-редуктор
СтанНовий
Інформація для замовлення
  • Ціна: 49 940 ₴
