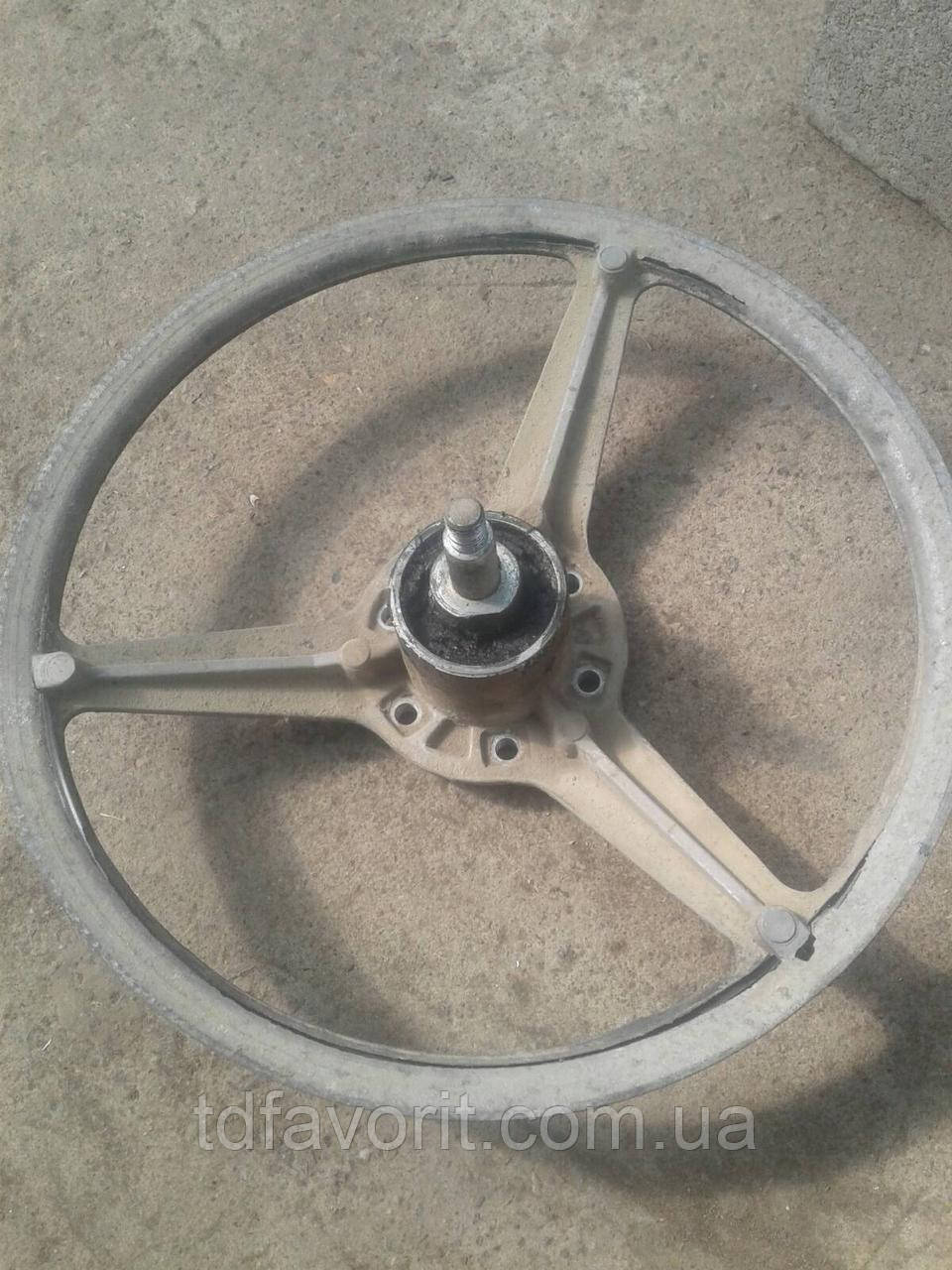

Шків центральний вентилятор осьового ВО-12,5

Центральний шків вентилятора осьового ВО-12,5

Вентилятори стінові ВО-12,5

PULLEY ВО-12,5 застосовується в стінових вентиляторах ВО-12,5

• Виробник    Україна

• Країна виробництва    Україна

Призначені для вентиляції тваринницьких, кролиководних, птицеюводських та інших виробничих приміщень.

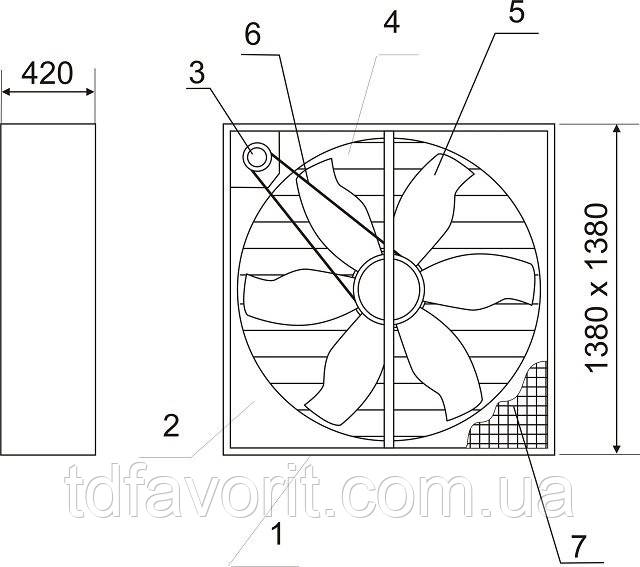

Вентилятор В-12,5 (мал. 1), складається з:

• корпусу (1),
• дифузора (2)
• електродвигуна (3),
• клапана аеродинамічного (жалюзі) (4),
• колеса робочого (5),
• кліногенної передачі (6),
• сітки ограджувальної (7).

Корпус являє собою коробчасту конструкцію, виготовлену з гнутого профілю оцинкованої сталі. Колесо робоче складається зі маточини з прикріпленими до неї 6 алюмінієвими лопатями та шківом.

За допомогою кулькопідшипників воно встановлюється на осі. Двигун кріпиться на рухомій плиті у верхній частині корпусу, на якій встановлене регулювання натягу ременя, і через клинореємне передавання передає обертання на робоче колесо.

Для запобігання потраплянню зовнішнього повітря й утворенню протягів у приміщенні (у неробочому стані) вентилятор має жалюзі, які кріпляться в корпусі. У робочому стані лопатки жалюзі під дією повітря, що переміщається, і вантажів-противаресів відкриваються.

Під час роботи вентилятора повітря з приміщення забирається і викидається назовні.

Задля безпеки робоче колесо захищене від оградження сіткою.

Технічні характеристики:
