Редуктор Varvel FRT 28 1:80 IEC56B14 AC14

Редуктор Varvel FRT 28 1:80 IEC56B14 AC14

Varvel, Италия

Технічні характеристики

• Передатне число  - 80

виготовлені в Італії на заводі VARVEL

Серія має такі типорозміри:
SRT 28 ― SRT 40 ― SRT 50 ― SRT 60 ― SRT 70 ― SRT 85 ― SRT 110

• Передавальні числа від 7 до 100.
• Переданий крутний момент від 20 до 691 Нм.
• Комплектуються електродвигунами від 0,09 до 7,5 кВт.

Черв'яні одноступеневі редуктори серії SRT для машин із повторно-кратковрем'яним і безперервним режимами роботи, виготовляються в універсальному корпусі, що дає змогу встановлювати мотор-редуктор як за допомогою вихідного фланця, так і безпосередньо на корпус у будь-якому просторовому положенні.

* — Примітка: у мотор-редуктора SRT 85 вихідний вал утопплений всередину корпусу.

Приклад умовного позначення мотор-редуктора SRT:

SRT 40 15 AC19 F(L) IEC:63-B14 //0,55/4-

19/120/080/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2, де

Тип редуктора:
RT — редуктор із витичним циліндричним вхідним валом
FRT — редуктор із порожнистим вхідним валом із фланцем
SRT — редуктор із порожнистим вхідним валом без вхідного фланця

• 40 — габарит (міжвісна відстань, мм: 28, 40, 50, 60, 70, 85, 110);
• 15 — номінальне передавальне відношення редуктора;
• AC19 — позначення порожнистого вихідного вала;
• F(L) – вихідний фланець (L – лівий; R — правий);
• IEC:63 — позначення вхідного типорозміру редуктора;
• В14 — виготовлення фланця під електродвигун (B5, B14) — (для SRT не вказується);
• 0,55 — потужність електродвигуна, кВт;
• 4 — кількість полюсів;
• 19 — діаметр вала електродвигуна в мм;
• 120 — зовнішній діаметр фланця електродвигуна в мм;
• 080 – висота від лап до осі (для фланцевого виконання ставиться 000);
• IM:2181 — конструктивне виконання за способом монтажу (ГОСТ 2479);
• IP:54 — виготовлення за ступенем захисту;
• F – клас ізоляції;
• 220/380/50 — напруга (В) і частота (Гц) живлення електродвигуна;
• У3 – кліматичне виконання;
• S1 – режим роботи;
• Т — гальмо;
• 10 – гальмівний момент у Нм;
• АС — тип живлення гальма (змінне);
• 220/380 — напруга (В) живлення електротормоза;
• К2 — положення клемної коробки.

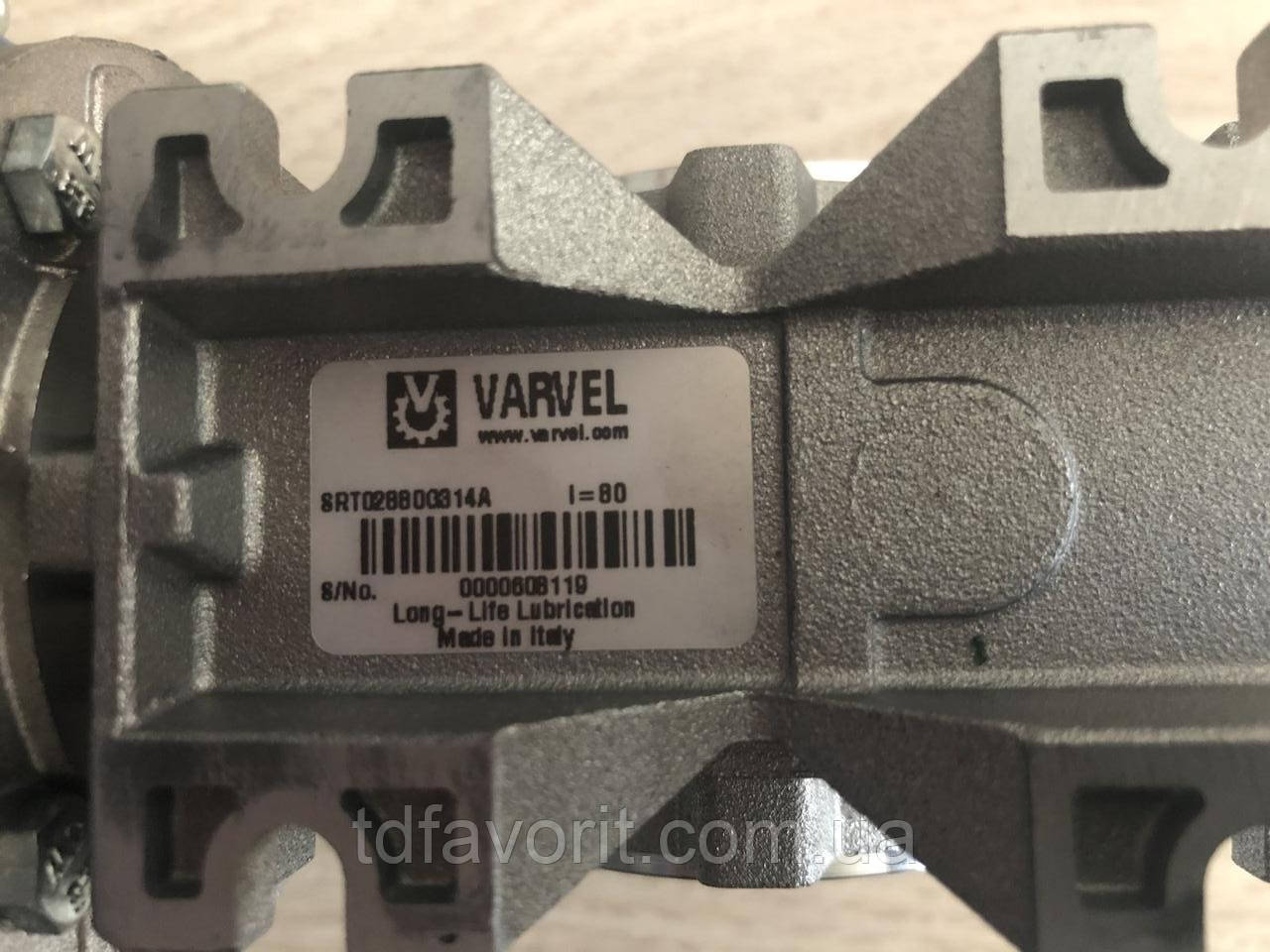

 Рисунок Varvel FRT 28

Для підбору редукторів і отримання докладніших консультацій просимо звертатися до наших фахівців із наданням такої інформації:

• Потрібна потужність приводу мотор-редуктора (редуктора, варіатора)
• Потрібні параметри живлення електродвигуна
• Кількість обертів на виході мотор-редуктора, мотор-варіатора (кількість обертів на вході та виході редуктора, варіатора)
• Діапазон температур довкілля
• Кількість годин роботи на добу
• Тип двигуна (електродвигун, двигун внутрішнього згоряння)
• Опис механізму, у якому працює редуктор (для розрахунку коефіцієнта запасу за довговічністю)
