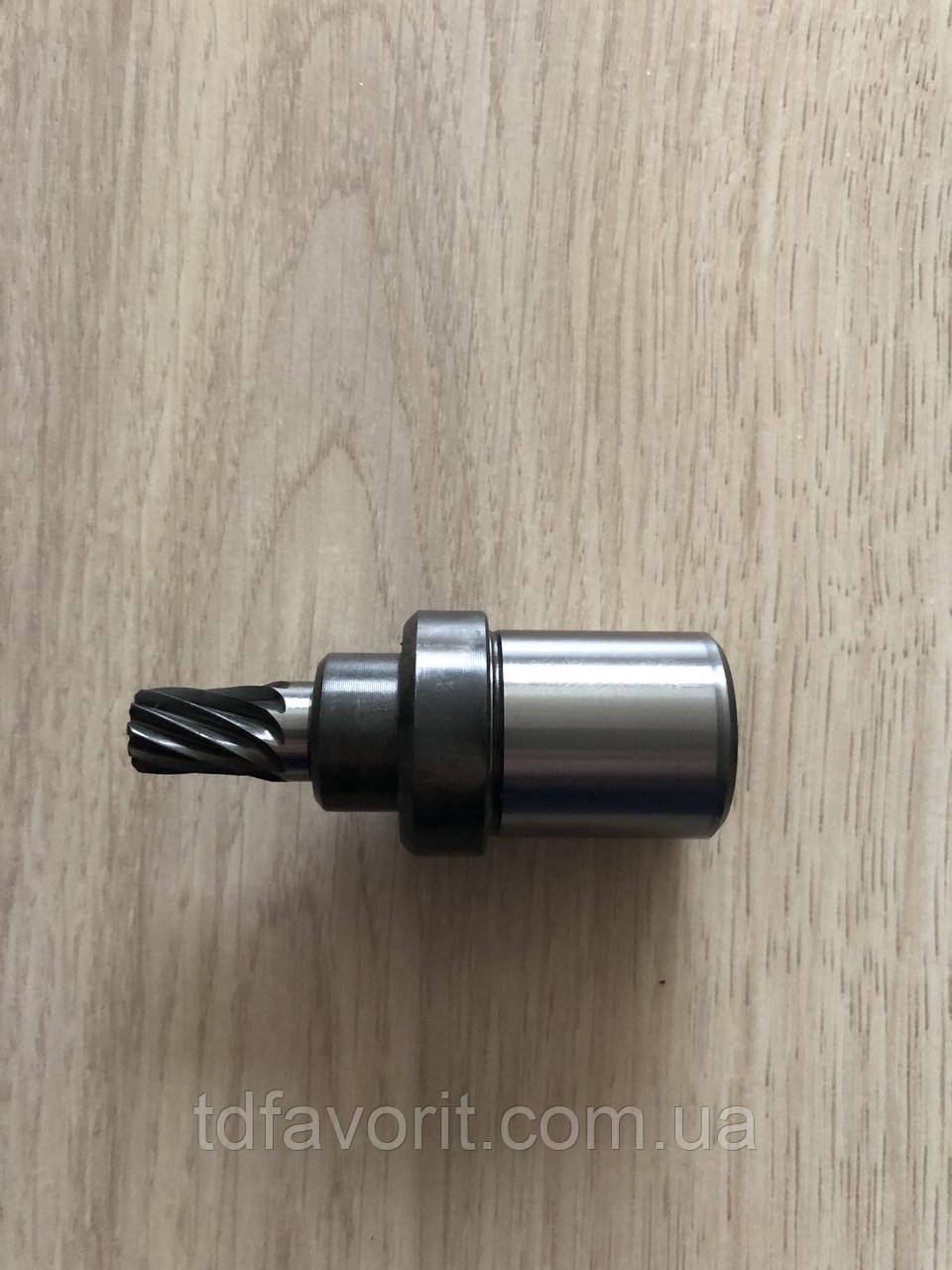

Шестерня Hollow Input редуктора Varvel FRD 0 2 FE14 1:5.9 Z10
3 845 ₴
- Під замовлення
- Код: Hollow Input FRD 0 2 B5 H
Відправка з 25 квітня 2026
- +380 (50) 502-00-19Viber
- +380 (50) 603-35-70Viber
Шестерня Hollow Input редуктора Varvel FRD 0 2 FE14 1:5.9 Z10
Оригинальные цилиндрические соосные редукторы FRD
Цилиндрический соосный мотор-редуктор Varvel RD, MRD, FRD
Цилиндрические редукторы Varvel RD отличаются тем, что в монолитном едином корпусе реализуется как двухступенчатый, так и трехступенчатый редуктор. Конструкция корпуса разработана в соответствии с современными методами проектирования. Трехмерная компьютерная модель с учетом реальных характеристик применяемых материалов была всесторонне исследована с помощью метода конечных элементов. При этом удалось существенно снизить вес корпуса и создать монолитную равнопрочную конструкцию.
Редукторы Varvel RD производятся в семи типоразмерах. Корпус изготовлен методом литья под давлением из алюминия и имеет интегрированные лапы, а также универсальный съемный выходной фланец, что позволяет осуществить монтаж редуктора в любом положении. Двухступенчатые или трехступенчатые редукторы реализуют 28 различных передаточных отношений от 2,5:1 до 630:1. Редукторы могут комплектоваться стандартными электродвигателями с высотой оси от 56 до 132 мм, максимальный момент на выходном валу для редукторов серии RD составляет 635 Нм. Габаритные и присоединительные размеры соответствуют стандартным размерам цилиндрических редукторов SEW Eurodrive.
| габарит редуктора |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
| Мощность электродвигателя кВт |
0.55 |
1.1 |
3.0 |
4.0 |
9.2 |
22 |
22 |
| Габарит электродвигателя IEC |
80 |
90 |
112 |
112 |
132 |
180 |
180 |
| Крутящий момент Nm |
50 |
100 |
200 |
420 |
700 |
1300 |
2300 |
| Передаточное отношение i (две ступени) |
2.3 … 63 |
||||||
| Передаточное отношение i (три ступени) |
40 … 630 |
||||||
| Типоразмер: двухступенчатых редукторов трехступенчатых редукторов |
RD 02, RD 12, RD 22, RD 32, RD 42, RD 52, RD 62 RD 03, RD 13, RD 23, RD 33, RD 43, RD 53, RD 63 |
| Передаточные числа | от 2,5:1 до 630:1 |
| Макс. выходной вращающий момент | 2300 Нм |
|
Ресурс |
В соответствии с ISO6336/DIN 3990 (В среднем ресурс работы 15000 часов с сервис фактором FS=1) |
|
Материал корпуса |
Литье под давлением, алюминий AISi12Cu2Fe (АК 12) |
| Материал крышки | Литье под давлением, алюминий AISi12Cu2Fe (АК 12) |
|
Зубчатые колеса |
Сталь 20MnCr5, цементация. Степень точности 6. (Профиль зубьев шлифован) |
|
Валы и шпоночные пазы |
Сталь 39NiCrMo3 |
|
Сальники |
Тип NB – нитрил-бутадиен (С дополнительным пыльником в соответствии с DIN 3760) |
|
Тип масла |
Индустриальное синтетическое масло на весь срок службы |
|
Окраска |
Эпоксидная порошковая краска, стандартный цвет RAL 7012 (серый) |
| Система обозначений |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики редуктора Varvel FRD 0 2 B5 H1 1:16.32 IEC71B5(14 160) AU20 DFU120
| Производитель | Varvel |
| Основні | |
|---|---|
| Виробник | Varvel |
| Країна виробник | Італія |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Тип комплектуючого | Вал |
- Ціна: 3 845 ₴
