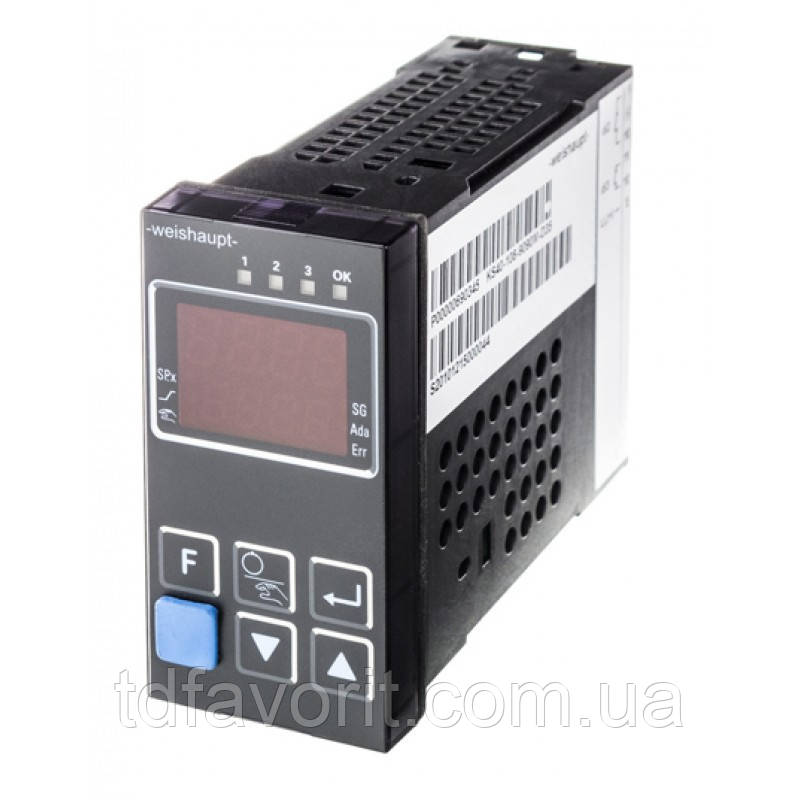

Регулятор потужності пальника KS 40-108 Weishaupt

Регулятор потужності пальника KS 40-108  Weishaupt

застосовується для двоступеневих, триступеневих і модульованих пальників

Універсальні промислові регулятори KS40-1, KS41-1 і KS42-1 призначені для прецизійного регулювання параметрів технологічних процесів у всіх галузях промисловості. Є можливість вибору між простим регулюванням за принципом вмик. / вимик., PID-регулюванням або регулюванням крокових двигунів. Контрольований сигнал під'єднується до універсального входу, другий аналоговий вхід може використовуватися, наприклад, для вимірювання струму нагрівання або для контролю іншого зовнішнього сигналу. Кожен прилад цього сімейства має три виходи — релейних або електричних (кіт або напруження), один із виходів може використовуватися для живлення зовнішнього вимірювального перетворювача.

Основні відмітні риси цього сімейства:

• Універсальний регулятор технологічних процесів
• Фронтальний інтерфейс BluePort® і ПЗ BlueControl®
• Керування інтервалів техобслуговування та списку помилок
• Універсальне виготовлення — безперервний/миттєвий режим
• Можливість використання зі швидкодійним обладнанням
• Час циклу 100 мс
• Вільно конфігурований аналоговий вихід (вихід фактичних значень)
• Особливий діапазон вимірювань із лінеаризацією залежно від специфічних умов користувача для всіх типів входів
• Блокування за допомогою пароля та внутрішніх вимикачів для гарантування безпеки технологічного процесу
• Широкий діапазон температур до 60 °C
• 3 формату корпусів зі вставленими клемами
• Монтаж і заміна приладів без інструментів і дротів
• Корекція виміряних значень зміщення або за двома точками
• Контроль струму нагрівання та видавання аварійного сигналу
• Аварійний режим роботи в разі зламання датчика завдяки використанню усередненого значення налаштування
• Логічний зв'язок цифрових виходів, наприклад, для видавання збірних аварійних сигналів
• RS422/485 Modbus RTU інтерфейс
• Вбудований блок живлення перетворювача
• Бризкозахищена передня панель (ступінь захисту IP 65)
• Фронтальний розмір 1/8 DIN або 1/4 DIN
• Набір даних типово залежно від специфічних умов користувача

Сфери типового застосування: печі, пальники та котли, перероблення пластмас, сушарки, термооброблення, стерилізатори.

Самооптимізація всієї установки під час пуску швидко та надійно встановлює оптимальні параметри для швидкого та не виходить за допустимі межі регулювання. Під час регулювання нагрівання/охолодження параметри для процесу охолодження встановлюються сепаратно, щоб досягти оптимального процесу регулювання.

10 світлодіодів на передній панелі чітко та надійно показують поточний стан, тип регулювання та можливі помилки. За допомогою перемикання кнопки «автоматичний/ручний» можна перевести прилад у режим ручного оперативного керування, наприклад, запустити таймер. Раніше такі можливості можна було отримати тільки в регуляторах вищої цінової категорії.

За допомогою ПЗ BlueControl можливе встановлення всіх параметрів регулятора впродовж декількох секунд і візуальна симуляція процесу. Фронтальний інтерфейс BluePort® (роз'єм на передній панелі, прикритий блакитною заглушкою). Зрозуміло, можливе також встановлення всіх параметрів за допомогою кнопок на передній панелі. Безпека та надійність застосування приладів цієї родини досягаються застосуванням пароля доступу до різних рівнів установок.

Прилад має до 5 входів:

• INP1 - фактичне значення у формі струму або напруги, роздільна здатність до 14 бітів, точність до трьох знаків після коми, вхідний фільтр 0,000...9999 с, корекція вимірюваної величини. Під'єднання термоелемента або резистивного термометра за тридротовою схемою. Масштабування в межах -19999999.
• INP2 – струм обігрівання, зовнішнє задане значення у формі струму або напруги, роздільна здатність до 14 бітів, точність більш ніж 0,1%. Масштабування в межах -19999999.
• di1 – керівний вхід, конфігурується на «ноль: -3...5 V» або на «едницю: 15...30 V». Функції: Заборона доступу, перемикання на друге задане значення SP.2, зовнішнє задане значення SP.E, постійна величина Y2, ручне керування, вимкнення регулятора, блокування ручного режиму, відновлення збережених у пам'яті параметрів.
• di2 (на замовлення)
• di3 (на замовлення)

Прилад має до 3 виходів:

Релейні виходи OUT1, OUT2 мають два замикальні контакти із загальним дротом. Навантаження 500 VA, 250 V, 2A. Третій вихід OUT3 може бути замовлений, як релейний із перемикним контактом або як універсальний аналоговий вихід з такими параметрами:

• Гальванічний поділ із входами
• Вільне масштабування
• Роздільна здатність 11 бітів
• Постійна часу 50 мс
• Гранична частота під час безперервного регулювання > 2 Hz
• Токовий вихід 0/4...20 mA
• Вихід напруги 0/2...10V
• Точність до 0,2%
• Логічний вихід
• Вихід, як джерело живлення трансмітера 22 mA/≥ 13 V

Функції регулятора:

• Сигналізатор із встановлюваною різницею вмик. / вимк.
• PID – регулятор
• Трикутник/зірка/вимк. – регулятор
• Двоточковий регулятор
• Самостійне встановлення параметрів керування кроковим двигуном
• Встановлення градієнта заданої величини (температури) 0,01...9999 °C/min
• Регулятор постійних величин
• Регулятор послідовності постійних величин
• Програмний регулятор із 4 сегментами (задана величина/ відрізок часу)
• Таймер 0,1 до 9999 хв

Відповідність регулятора у разі обриву або короткого замикання датчика:

• Виходи вимикаються
• Задається безпечне значення параметрів
• Задається середнє значення параметрів (PID- регулятор)

Функції гранічних величин:

• MAX, MIN або MAX+MIN
• Контроль встановлюваного гістерезису

Контрольовані сигнали:

• Фактичне значення
• Відхилення регулювання
• Відхилення регулювання з заглушенням під час старту або зміни заданої величини
• Активне задане значення
• Величина Y
