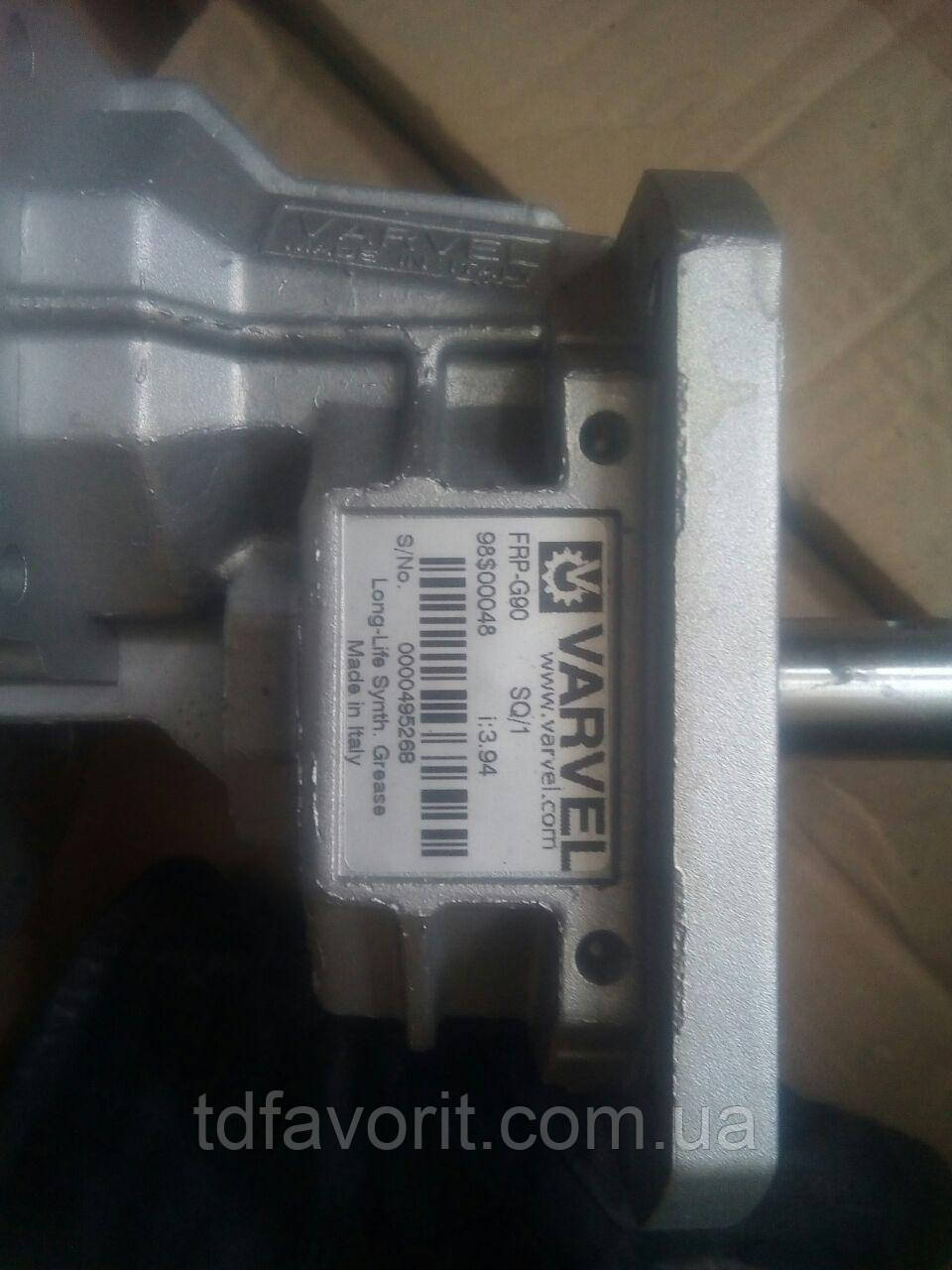

Редуктор FRP G90 SQ/1 (i=3,94) SQ/1 VARVEL для птиціфабрик.
Редуктор Varvel — 1/3.94 — ⁇ 22 для моторів від 0,55 до 2,2 кВт.
Мотор-редуктори серії RP виготовляються на італійському заводі Varvel. Ця серія редукторів спеціально розроблялася для застосування в сільському господарстві, птаства, тваринництва.
Редуктори FRP 71 зняті з виробництва. Тепер виготовляють редуктори FRP-G 90.
Редуктор VARVEL для птиціфабрик, i=3.94 (передавальне число). Найчастіше застосовується в системах транспортування кормів
Приклад умовного позначення мотор-редуктора
FRP-G 90 SQ/1 3.94 IEC71 B5 910.001, де
- F — редуктор із вхідним фланцем (М — мотор-редуктор з електродвигуном, S — редуктор без вхідного фланця, .. – редуктор із витичним валом, що виступає);
- RP-G – тип редуктора;
- 90 – габарит редуктора;
- SQ/1 — тип вихідного фланця та діаметр (8-9 стор. каталогу);
- 3,94 — передавальне число (7 стор. каталог);
- IEC71 — типорозмір електродвигуна IEC (9 стор. каталог);
- B5 — тип фланця електродвигуна;
- 910.001 — вихідний вал (10-11 стор. каталог).
Редуктор Varvel FRP-G90 SQ/1 i:3.94 IEC80 B5 910.004 входить до складу єдиного компактного вузла, що складається з редуктора та двигуна, використовується для передавання крутного моменту гнучкого шнекового транспортера. Цей важливий елемент незамінний у монтажі конвеєрів виробничих і сільськогосподарських ліній.
Застосовується мотор-редуктор у хімічній, біологічній, медичній, харчовій, будівельній та сільськогосподарській галузях. Виготовлений із використанням технології лиття під тиском і гарантує передавання крутного моменту з високим ККД і мінімальним тертям.
Експлуатація можлива за наявності двигуна, разом із ним утворюється єдиний механізм, який може застосовуватися за певних умов:
- напрямок навантаження односторонній;
- обертання вихідної вали відбувається в один бік;
- інтенсивність 24-годинного режиму експлуатації: безперервне та з зупинками;
- максимальна частота обертів двигуна 1360 об/хв;
- вихідні оберти вала редуктора 345 об/хв
- температура повітря — 40/+50 °C;
- довкілля не агресивне та не вибухонебезпечне.
Редуктор Varvel FRP-G90 SQ/1 i:3.94і вся лінія кормоконвеєра бере участь у подаванні корму та виробляється однобічним способом. Із зовнішнього бункера в хопери (проміжні бункери), які розташовані в приміщенні пташиника. Шнековий транспортер, обертальними рухами, що здійснюються завдяки електромотору, розносить у годівниці корм. Двигун автоматично приводиться в дію датчиком корму, яким обладнані всі лінії годування. Щойно кількість корму в годівницях зменшується, спрацьовує датчик і вони знову наповнюються. Подавання корму припиняється, коли заповнюється контрольна годівниця, у такий спосіб датчик здатний самостійно підтримувати наповненість годівниць.
Механізм граничного наповнення кормом забезпечує високий рівень заповнення годівниці, потім він автоматично закpовується і poдвінь кopma знижується. Це дає змогу знизити втрати корму до абсолютного мінімуму. Закріплені на зовнішньому циліндрі годівниці лопаті слугують додатковою мірою запобігання втратам корму, оскільки дають змогу неабияк скоротити кількість корму, розкиданого птицею в сторони.
Високі навантажні характеристики, низький рівень шуму та вібрацій забезпечені грамотною конструкцією редуктора, застосуванням легованих сталей під час виготовлення зубчастих коліс із відповідним термообробленням і якісними підшипниками. У конструкції редуктора застосовані надійні ущільнення валів NBR — DIN3760, що виключають витік оливи.
Корозійна стійкість: дуже висока — алюмінієвий корпус і кріпильні гвинти з гальванічним покриттям витримують експлуатацію в дуже суворих умовах.
Характеристики
Матеріал корпусу | алюміній/ метал |
Тип корпусу | литий |
Довжина вала редуктора | 60 мм |
Ø Вала редуктора | 22 мм |
К-во кріпильних отворів | 4 |
Комплектується | без електродвигуна |
ККД | не менш ніж 80% |
Спосіб кріплення | фланцевий до двигуна |
Габаритні розміри редуктора | 200 мм / 187 мм |
Відстань по центрах | 90 мм |
Комплектуючі | 4 болта |
Тип редуктора | циліндричний (тип FRP) |
Передатне число | 3,94 |
Ø Отвори | 8 мм |
Основні | |
---|---|
Виробник | Varvel |
Країна виробник | Італія |
- Ціна: 9 300 ₴
