Моторедуктор FRD 1 2 B5 V 1:3,15 IEC90 B14 (24 140)+MS 90L2-4 2.20KW

16 200 ₴

  • В наявності
  • Код: FRD 1 2B5V 1:3,15(2.2kw)
Моторедуктор FRD 1 2 B5 V 1:3,15 IEC90 B14 (24 140)+MS 90L2-4 2.20KW
Моторедуктор FRD 1 2 B5 V 1:3,15 IEC90 B14 (24 140)+MS 90L2-4 2.20KWВ наявності
16 200 ₴
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця

Моторедуктор FRD 1 2 B5 V 1:3,15 IEC90 B14 (24 140)AU25 DFU 140+ MS 90L2-4 2.20KWB14 230/400V 50HZ



Оригінальні циліндричні співвісні

редуктори FRD

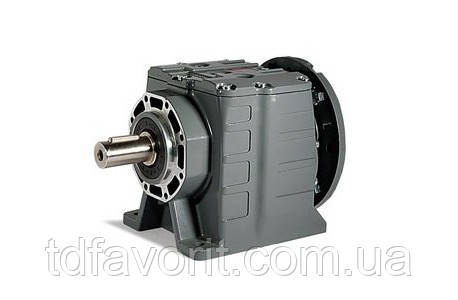

Циліндричний співвісний мотор-редуктор Varvel RD, MRD, FRD

Циліндричні редуктори Varvel RD відрізняються тим, що в монолітному єдиному корпусі реалізується як двоступінчастий, так і триступінчастий редуктор. Конструкція корпусу розроблена у відповідності з сучасними методами проектування. Тривимірна комп'ютерна модель з урахуванням реальних характеристик застосовуваних матеріалів була всебічно досліджена за допомогою методу кінцевих елементів. При цьому вдалося істотно знизити вагу корпусу і створити монолітну равнопрочную конструкцію.

Редуктори Varvel RD виробляються в семи типорозмірах. Корпус виготовлений методом лиття під тиском з алюмінію і має інтегровані лапи, а також універсальний знімний вихідний фланець, що дозволяє здійснити монтаж редуктора в будь-якому положенні. Двоступеневі або триступінчаті редуктори реалізують 28 різних передавальних відносин від 2,5:1 до 630:1. Редуктори можуть комплектуватися стандартними електродвигунами з висотою осі від 56 до 132 мм, максимальний момент на вихідному валу для редукторів серії RD становить 635 Нм. Габаритні і приєднувальні розміри відповідають стандартним розмірам циліндричних редукторів SEW Eurodrive.

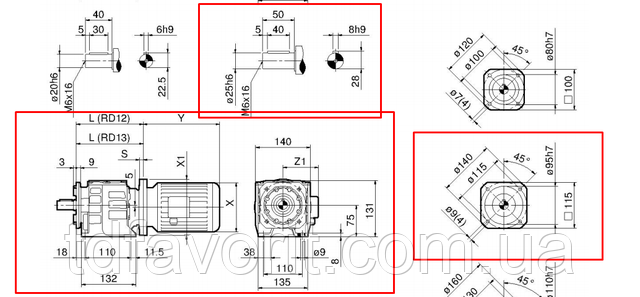

габарити редуктора

0

1

2

3

4

5

6

Потужність електродвигуна кВт

0.55

1.1

3.0

4.0

9.2

22

22

Габарит електродвигуна IEC

80

90

112

112

132

180

180

Крутний момент Nm

50

100

200

420

700

1300

2300

Передаточне відношення i (два щаблі)

2.3 63 ...

Передаточне відношення i (три ступені)

40 630 ...



Типорозмір:
двоступінчастих редукторів
триступінчатих редукторів
RD 02, RD 12, RD 22, RD 32, RD 42, RD 52, RD 62
RD 03, RD 13, 23 RD, RD 33, RD 43, RD 53, RD 63
Передавальні числа від 2,5:1 до 630:1
Макс. вихідний обертаючий момент 2300 Нм

Ресурс

Відповідно до ISO6336/DIN 3990 (В середньому ресурс роботи 15000 годин з сервіс фактором FS=1)

Матеріал корпусу

Лиття під тиском, алюміній AISi12Cu2Fe (АК 12)
Матеріал кришки Лиття під тиском, алюміній AISi12Cu2Fe (АК 12)

Зубчасті колеса

Сталь 20MnCr5, цементація. Ступінь точності 6. (Профіль зубів шлифован)

Вали і шпонкові пази

Сталь 39NiCrMo3
Точність виготовлення валів - h6 – Отворів Е8
Шпонкові пази відповідно до DIN6885 B1

Сальники

Тип NB – нітрил-бутадієн (З додатковим пильником відповідно до DIN 3760)

Тип масла

Індустріальне синтетичне масло на весь термін служби
SHELL TIVELA S220. Заливається при зборці редуктора.
В'язкість відповідно до ISO.

Забарвлення

Епоксидна порошкова фарба, стандартний колір RAL 7012 (сірий)



Система позначень

RD 32 / B5 H 31.5 IEC71 - B14 AU30 DFU200
1 2   3 4 5 6   7 8 9

1 Тип редуктора:
RD – редуктор з виступаючим циліндричним вхідним валом
FRD – редуктор з порожнистим вхідним валом з фланцем
SRD – редуктор з порожнистим вхідним валом без вхідного фланця
2 Типорозмір (3 – габарит; 2 – число ступенів)
3 Варіант виконання (B3 – лапный,B5 – фланцевий)
4 Варіант установки (H – горизонтальний,V – вертикальний)
5 Номінальна передавальне відношення
6 Типорозмір для приєднання електродвигуна (для RD не вказується)
7 Виконання вхідного фланця редуктора (B5,B14)
8 Діаметр вихідного валу
9 Діаметр вихідного фланця





Характеристики моторедуктора Varvel FRD 1 2 B5 V 1:3,15 IEC90 B14 (24 140)+MS 90L2-4 2.20KW







Характеристики

Наименование

Кодировка

Производитель

Редуктор

FRD 1 2 B5 V 1:3,15 IEC90 B14 (24 140) AU25 DFU 140

Varvel, Италия

Эл.двиг.

MS 90L2-4 2.20KWB14 230/400V 50HZ

Perfeco (Китай)



Технические характеристики





Передаточное число  - 3,08





Обороты на выходе - 455 об/мин





Мощность электродвигателя – 2,2 кВт





Обороты электродвигателя - 1400 об/мин





Крутящий момент - 44 Нм





Сервис фактор - 1



Характеристики

Виробник Varvel
Характеристики
Основні
ВиробникVarvel
Країна виробникІталія
Тип редуктораЦиліндричний
