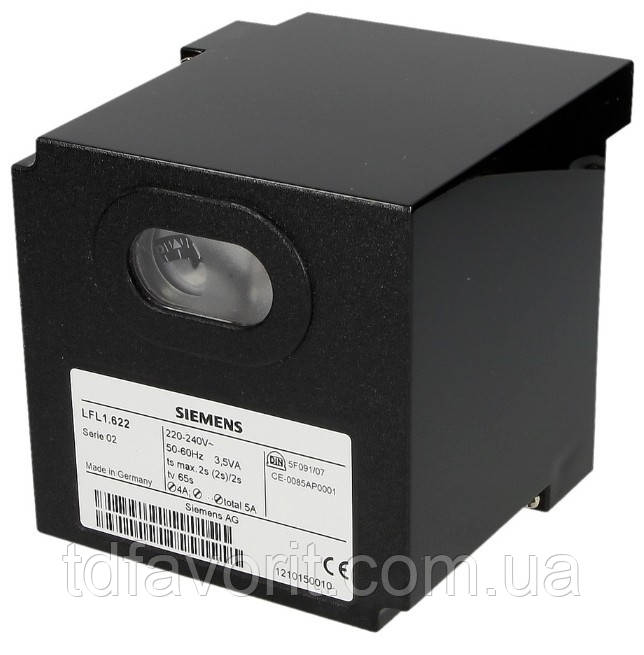

Автомат горіння Siemens LFL1.622 (02 серія)

Автомат горіння LFL1.622

• для пальників середньої або великої потужності, встановлених у газових, рідкопаливних  котлах або комбінованих повітродувних.

• для пальників багатоступеневих або модулів із періодичною роботою.

• для керування контрольованою повітряною заслінкою.

• для контролю полум'я за допомогою ультрафіолетового датчика QRA... — іонізаційного електрода.

 Відмінність 01 серії та 02 серії в тривалості безпечного часу, що встановлюється для пілотного пальника серед пальників, які обладнані керівниками газовими клапанами.

Розшифрування параметрів, зазначених у таблиці характеристик

TSA Безпечний час запалювання
TSA — Безпечний час запалювання або перший безпечний час (запуск пальників із використанням пілотних пальників)
t1 Час до продування з відкритою повітряною заслінкою
t3 Час до запалювання
t4 Інтервал часу між напругою на клемах 18 і 19
t4 ́ Інтервал між пуском TSA ́ і Роз'єднання клапана на клемі 19
t5 Інтервал часу між живленням на клемах 19 і 20
t6 Час постпродування (з «M2»)
t7 Інтервал часу між командою пуск і живленням на клемі 7 (затримка пуску для «M2»)
T8 Тривалість послідовності запуску (без «t11» і «t12») T9 другий безпечний час із пальниками, що використовують пілотні пальники
T10 Інтервал часу від моменту пуску до початку перевірки тиску повітря, усуваючи час роботи повітряної заслінки
T11 Час роботи повітряної заслінки в положення OPEN (відкрито)
T12 Час роботи повітряної заслінки в низькотемпературному положенні MIN
T13 Дозволений час допалювання
T16 Інтервал часу до моменту видавання команди OPEN (відкрито) для повітряної заслінки
T20 Інтервал часу для самовимикання програмного вимикача після запуску





Постачані модифікації автоматів горіння Siemens LFL 1:



• Siemens LFL 1.122
• Siemens LFL 1.122-110V
• Siemens LFL 1.122F
• Siemens LFL 1.133
• Siemens LFL 1.133-110V
• Siemens LFL 1.148
• Siemens LFL 1.322
• Siemens LFL 1.322-110V
• Siemens LFL 1.322F
• Siemens LFL 1.333
• Siemens LFL 1.333-110V
• Siemens LFL 1.333BT
• Siemens LFL 1.335
• Siemens LFL 1.335-110V
• Siemens LFL 1.622
• Siemens LFL 1.622-110V
• Siemens LFL 1.622F
• Siemens LFL 1.635
• Siemens LFL 1.635-110V
• Siemens LFL 1.638​

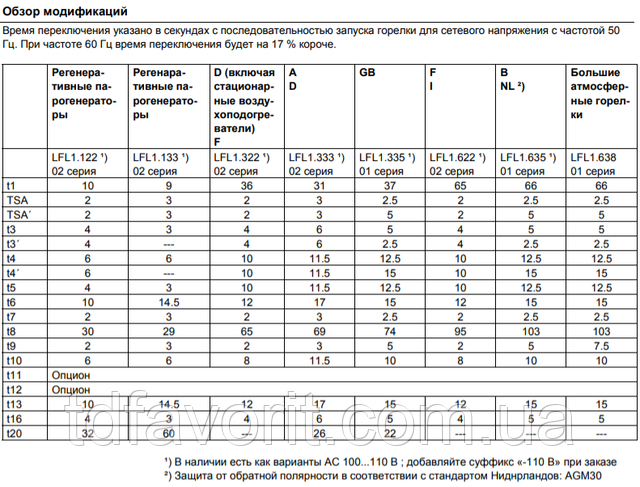

Характеристики

Властивість	Значення
Застосування
Тип	LFL1.6221402 серія
t1	65
TSA	2
TSAґ	2
t3	4
t3ґ	4
t4	10
t4ґ	10
t5	10
t6	12
t7	2
t8	95
t9	2
t10	8
t11	Опціон
t12	Опціон
t13	12
t16	4
t20	-
