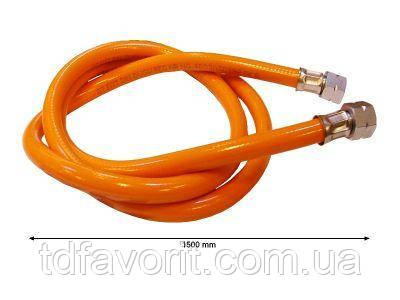

Газовий шланг 17 ммх19мм теплової гармати Master BLP10-17M

4160.656, Шланг газовий/GAS HOSE M/A MODELS, 17х19 мм, 1,5 метра — до теплової гармати Master  1/4"-3/8"  .

Застосовується в моделях — моделі BLP Master BLP 10 M, BLP 11 M, BLP 14 M, BLP 15 M, BLP 16 M, BLP 17 M — 2004-2020р., Код 4160.656

Розміри:

• 1,5м - довжина
• 17мм - штуцер підключення до редуктора
• 19мм - штуцер підключення до газової гармати

4160.656 Шланг газовий призначений для з'єднання комплекту балонів гармат. Балон і гармата з'єднуються газовим шлангом із накидними гайками.

Робочим діапазоном температур є проміжок от -10 до 50 градусов. Перевагою гумових шлангів є те, що вони не проводять електричний струм, тому під час монтажу газового обладнання в систему подавання палива не потрібно вмикати спеціальних ізоляційних вставок.

ДЕТАЛІРОКА

01 — 4160.764 — ПЕРЕДНЯТЯ ЗАХИСТ

02 — 4161.373 ― КАМЕРА СГОРІЯ

03 ― 4162.890 ― КОРПУС

04 ― 4162.893 — РУКОЯТКА ПЛАСТІКОВА

05 ― 4161.175 — КРИЛЬЧАТКА ВЕНТИЛЯТОРА Ø200

06 — 4160.045 — ЕЛЕКТРОДВІГУНЕЛЬ

07 ― 4161.863 — ЗАДНЯЯ КРИШКА

08 — 4161.177 ― КРОНШТЕЙН КРІПЛЕННЯ ЕЛЕКТРОДВІГАТЕЛЯ

09 ― 4162.909 ― ЗАХИСТ ЗАСТОСУНЬНОГО РЕЛЕ

10 — 4162.910 — УЖИВАЛЬНИЙ РЕЛЕ

11 ― 4106.047 ― ОПОРА ЗАСТОСУНОКНОГО РЕЛЕ

12 — 4160.731 ― ЕЛЕКТРОД

13 ― 4106.041 — ТЕРМОПАРА

14 — 4106.043 — ГАЙКА КРІПЛЕННЯ ТЕРМОПАРИ

15 — 4160.726 — ПЛАТФОРМА ГОРЕЛКИ

16 — 4160.646 — ГОДИННА ПРОКЛАДКА

17 — 4160.646 — ГОДИННА ПРОКЛАДКА

18 — 4161.854 — ФІКСАТОР ШТУЦЕРА ГАЗОВОГО ШЛАНГА

19 — 4160.048 ― ШТУЦЕР ПІД'ЄДНАННЯ ГАЗОВОГО ШЛАНГА

20 — 4160.283 — ШАЙБА

21 ― 4162.885 ― ШТОК

22 ― 4161.137 ― КЛАПАН ЗАСТОСУНОК

23 ― 4160.562 — ЕЛЕКТРОКЛАПАН

24 ― 4160.623 ― НИПЕЛЬ

25 — 4162.886 — МЕДНА ТРУБКА

26 — 4162.887 — ФОРСУНКА

27 — 4160.621 ― СООДИНКИЙ ЕЛЕМЕНТ ФОРСУНКИ 90°

28 — 4160.539 ― ШНУР ПІТАННЯ

29 — 4160.635 — УСИЛЬчик НАТЯЖЕННЯ ШНУРА ПІТАННЯ

30 — 4162.883 — НІЖНЯ ЧАСТИНА КОРПУСА

31 — 4162.222 ― П'ЄЗО-ВОСПЛАМЕННИК

32 ― 4160.637 ― ВЫКЛЮЧАТЕЛЬ ON/OFF

33 — 4160.646 — ГОДИННА ПРОКЛАДКА

34 — 4160.639 ― КЛЕММА ЗАЗЕМЛЕННЯ

35 ― 4162.882 ― ВЕРХНЯ ПЛАСТИКОВА ЧАСТИК КОРПУСА

36 — 4161.830 — КОНДЕНСАТОР 2μF

37 — 4162.659 ― ГОРЕЛКА

хх — 4160.661 — ШЛАНГ ГАЗОВИЙ 19х19мм

хх — 4150.050 — РЕДУКТОР РЕГУЛЬОВАНИЙ 0.5-1.5 бар

хх ― 4162.134 ― ПРОКЛАДКА В РЕДУКТОР

Технічні параметри Газового шланга  4160.656 до  теплової гармати Master:
