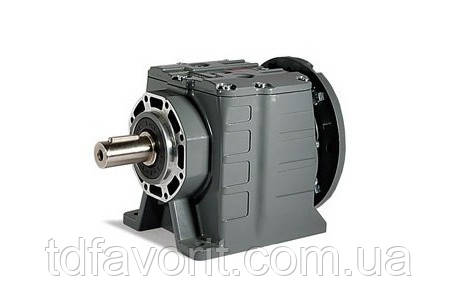

Редуктор Varvel FRD 4 2 B3 V 1:24,48 IEC132 B5(38 300) AU40
19 490 ₴
- В наявності
- Код: FRD 4 2 B3 V 1:24,48 IEC1
- +380 (50) 502-00-19Viber
- +380 (50) 603-35-70Viber

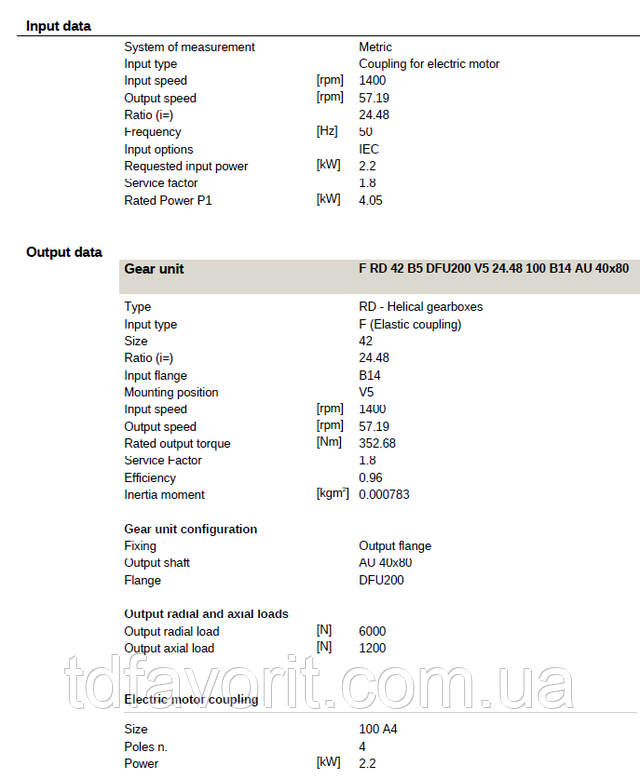

Редуктор FRD 4 2 B5 V 1:24,48 IEC100 B14 AU40 DFU200
Оригінальні циліндричні соосні
редуктори FRD
Циліндричний соосний мотор-редуктор Varvel RD, MRD, FRD
Циліндричні редуктори Varvel RD відрізняються тим, що в монолітному єдиному корпусі реалізується як двоступеневий, так і триступеневий редуктор. Конструкція корпусу розроблена відповідно до сучасних методів проектування. Тривимірна комп'ютерна модель з урахуванням реальних характеристик застосовуваних матеріалів була всебічно досліджена за допомогою методу кінцевих елементів. Водночас вдалося істотно знизити вагу корпусу та створити монолітну рівномірну конструкцію.
Редуктори Varvel RD виробляються в семи типорозмірів. Корпус виготовлений методом лиття під тиском з алюмінію й має інтегровані лапи, а також універсальний знімний вихідний фланець, що дає змогу здійснити монтаж редуктора в будь-якому положенні. Двоступеневі або триступеневі редуктори реалізують 28 різних передавальних відносин від 2,5:1 до 630:1. Редуктори можуть комплектуватися стандартними електродвигунами з висотою осі від 56 до 132 мм, максимальний момент на вихідному валу для редукторів серії RD становить 635 Нм. Габаритні та приєднувальні розміри відповідають стандартним розмірам циліндричних редукторів SEW Eurodrive.
| габарит редуктора |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
| Потужність електродвигуна кВт |
0.55 |
1.1 |
3.0 |
4.0 |
9.2 |
22 |
22 |
| Габарите електродвигуна IEC |
80 |
90 |
112 |
112 |
132 |
180 |
180 |
| Крутний момент Nm |
50 |
100 |
200 |
420 |
700 |
1300 |
2300 |
| Передавальне співвідношення i (дві сходинки) |
2.3 … 63 |
||||||
| Передавальне відношення i (три ступені) |
40 … 630 |
||||||
| Типорозмір: двоступеневих редукторів триступеневих редукторів |
RD 02, RD 12, RD 22, RD 32, RD 42, RD 52, RD 62 RD 03, RD 13, RD 23, RD 33, RD 43, RD 53, RD 63 |
| Передатні числа | від 2,5:1 до 630:1 |
| Макс. вихідний обертальний момент | 2300 Нм |
|
Ресурс |
Відповідно до ISO6336/DIN 3990 (У середньому ресурс роботи 15000 годин із сервісом фактором FS=1) |
|
Матеріал корпусу |
Лите під тиском, алюміній AISi12Cu2Fe (АК 12) |
| Матеріал кришки | Лите під тиском, алюміній AISi12Cu2Fe (АК 12) |
|
Зубчасті колеса |
Сталь 20MnCr5, цементація. Ступінь точності 6. (Профіль зубців шліфований) |
|
Вали та шпонкові пази |
Сталь 39NiCrMo3 |
|
Сальники |
Тип NB — нітрил-буртадієн (З додатковим пильовиком відповідно до DIN 3760) |
|
Тип оливи |
Індустріальна синтетична олива на весь термін експлуатації |
|
Фарбування |
Епоксидна порошкова фарба, стандартний колір RAL 7012 (сірий) |
| Система позначень |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики редуктора Varvel FRD 4 2 B3 V 1:24,48 IEC132 B5(38 300) AU40
Характеристики
| Виробник | Varvel |
| Основні | |
|---|---|
| Тип редуктора | Циліндричний |
| Виробник | Varvel |
| Країна виробник | Італія |
- Ціна: 19 490 ₴
