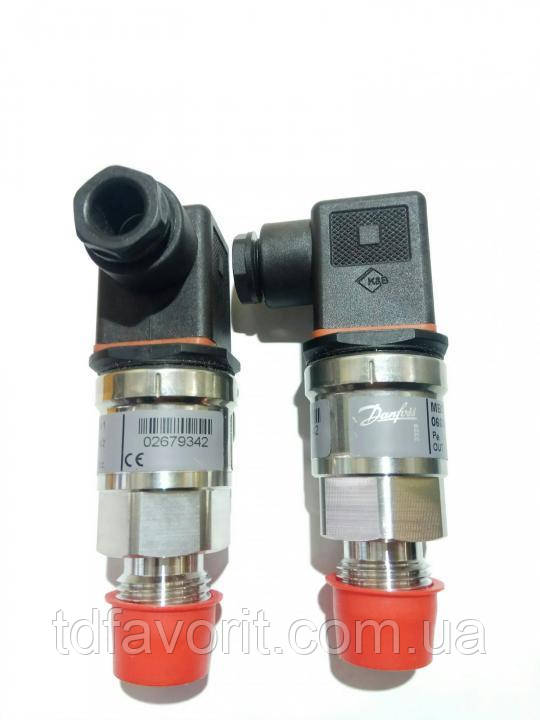

Датчик тиску MBS 1700 0-10 bar 4-20 mA G 1⁄2

6 014,40 ₴

  • В наявності
  • Код: 060G6105
Датчик тиску MBS 1700 0-10 bar 4-20 mA G 1⁄2
Датчик тиску MBS 1700 0-10 bar 4-20 mA G 1⁄2В наявності
6 014,40 ₴
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19
    Viber
+380 (50) 603-35-70
Viber
  • +380 (50) 502-00-19
    Viber

Замовлення тільки за телефоном

повернення товару протягом 14 днів за рахунок покупця

Датчик тиску MBS 1700 (Danfoss) 0-10 bar 4-20 mA арт 060G6105G ½

Перетворювачі тиску MBS 1700 складаються з первинного перетворювача й електронного пристрою. Середовище під тиском подається в камеру первинного перетворювача та деформує його мембрану, що призводить до зміни електричного опору розташованих на ній напівпровідникових тензорезисторів, доданих в електричний ланцюг ділителя напруги, внаслідок чого первинний перетворювач видає сигнал напруги. Електронний пристрій перетворює електричний сигнал на уніфікований струмовий вихідний сигнал.

Особливості

  • Корпус і деталі, що контактують із середовищем, виготовлені з кислотостійкої неіржавкої сталі (AISI 316L)
  • Діапазони надлишкового (відносного) тиску від 0 барів до 25 барів
  • Вихідний сигнал: 4 – 20 мА
  • З'єднання під тиском: G 1/4A & G 1/2A EN837 (MBS 1700) G 1/4 DIN 3852-E,
  • Температурна компенсація та лазерне калібрування.

Застосування

Зміна швидкості потоку робочого середовища в гідравлічних системах (у разі швидкого закривання клапанів або пуску та зупинки насосів) може викликати кавітацію, гідравлічні удари та різкі стрибки тиску. Ця проблема може виникати навіть за порівняно невеликих робочих тисків, причому як із боку входу, так і з боку виходу.

Умови робочого середовища

У разі наявності твердих частинок у робочих рідинах можливе засмічення штуцера. Встановлення перетворювача тиску у вертикальному положенні дає змогу мінімізувати ризик накопичення забруднень. В'язкість робочого середовища має дуже невеликий вплив на час реакції. Навіть у разі в'язкості до 100 сСт час реакції становитиме не більш ніж 4 мс.

Технічні характеристики

Метрологічних і механічних характеристик

Робоче середовище Повітря, гази, рідини (зокрема олії).
Тип вимірюваного тиску відносне
Діапазони вимірювань, бара 0 – 6, 0 – 10, 0 – 16, 0 – 25
Діапазон допустимих температур робочого середовища, °З от -40 до 85
Діапазон допустимих температур під час транспортування та зберігання, °З от -50 до 85
Діапазон компенсованих температур, °З от    0 до 80
Межа допуску основної наданої похибки ≤±0,5; 1 діапазону вимірювань
Додаткова похибка на зміну температури навколишнього повітря поза діапазоном компенсованих температур ± 0,2% діапазону вимірювань/10 °C
Час реакції, мс < 4
Гранично тиск перевантаження (статичний) 6-кратний діапазон вимірювань, але не більш ніж 1500 барів
Тиск розриву чутливого елемента >6-кратний діапазон вимірювань, але не більш ніж 2000 барів
Технологічне з'єднання зовнішня різь G 1/4" або G 1/2”
Матеріал частин, що контактує з середовищем неіржавка сталь AISI 316L
Корпус неіржавка сталь AISI 316L, клас захисту IP 65
Вібростійкість синусоїдальну дію 5-25 Гц амплітудою 15,9 mm-pp, 25-2000 Гц із пришвидшенням 20g
випадковий вплив 5-10 Гц із пришвидшенням 7,5g
Стійкість до ударів удар 500 g упродовж 1 мс to IEC 60068-2-27
Вага, кг 0,25

Електричні характеристики

Вихідний сигнал 4 – 20 мА (стандартно)
Захист від неправильного ввімкнення полярності є
Напруга живлення Uпіт, В 9 - 32
Граничний струм, мА 28
Вплив зміни Uпіт на точність ≤±0,05% діапазону вимірювань/10 В
Опір навантаження, Ом RL≤( Uпит-9)/0,02
Електричне з'єднання

стандартно штекер DIN 43650

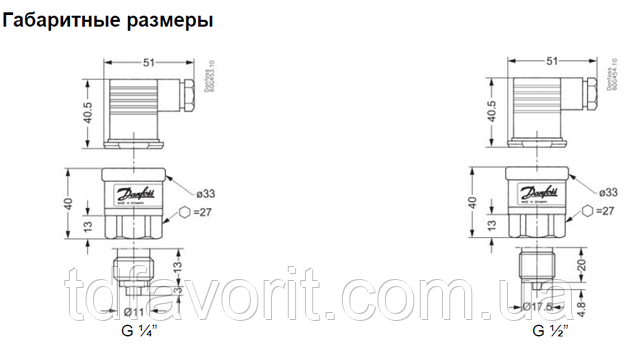

Габарити датчик тиску Danfoss MBS 1700



Номенклатура, що постачається MBS 1700

Приєднання тиску

Діапазон вимірювань, бари Вихідний сигнал Код для замовлення
G ¼” 0 – 6 4 – 20 мА 060G6100
G ¼” 0 – 10 4 – 20 мА 060G6101
G ¼” 0 – 16 4 – 20 мА 060G6102
G ¼” 0 – 25 4 – 20 мА 060G6103
G ½” 0 – 6 4 – 20 мА 060G6104
G ½” 0 – 10 4 – 20 мА 060G6105
G ½” 0 – 16 4 – 20 мА 060G6106
G ½” 0 – 25 4 – 20 мА 060G6107





Характеристики
Основні атрибути
ВиробникDanfoss
Країна виробникНімеччина
СтанНовий
Тип комплектуючогоАвтоматика
