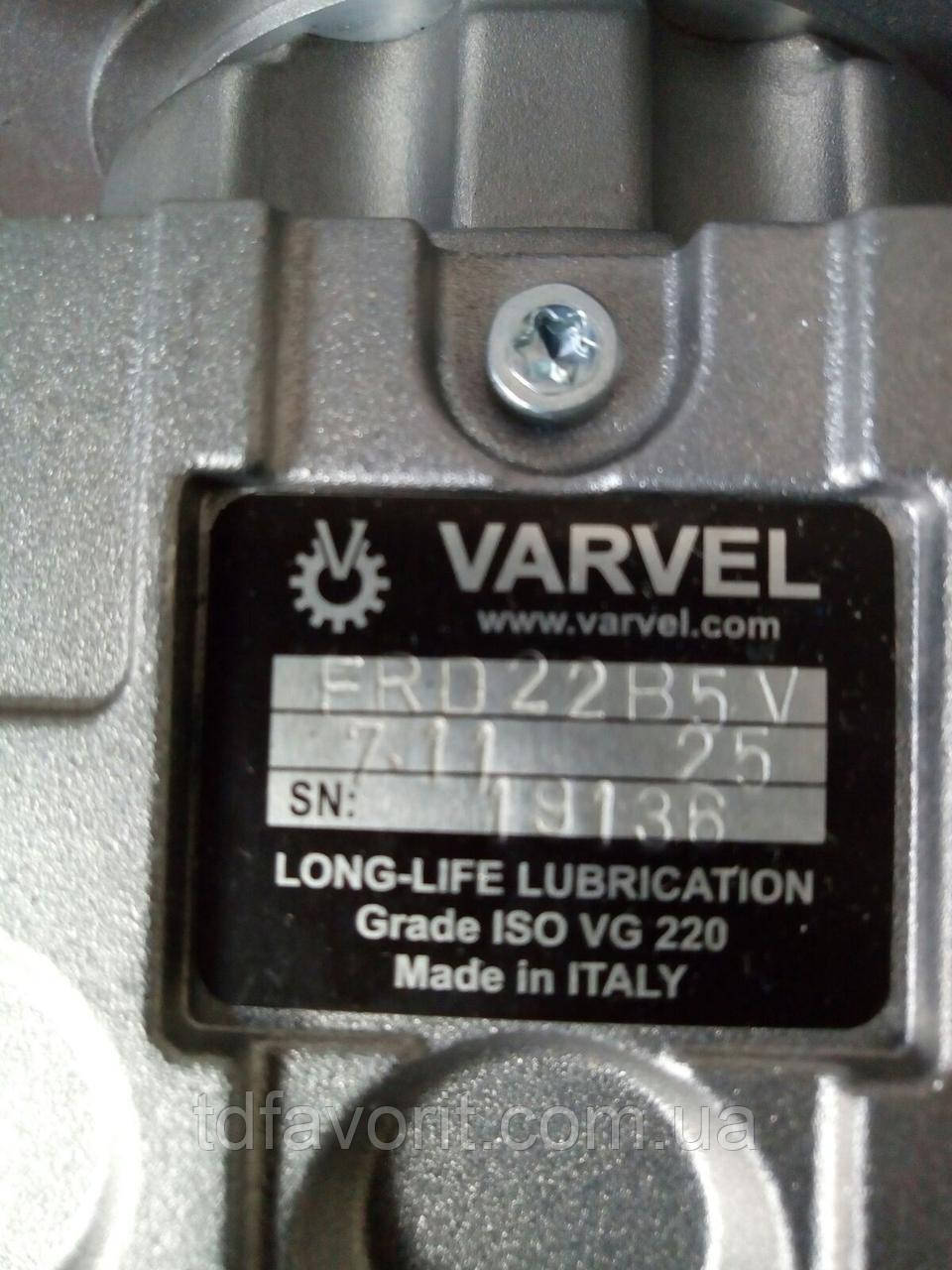

Редуктор Varvel FRD 22 B5 V

Редуктор Varvel FRD 22 B5 V

Циліндричний соосний мотор-редуктор Varvel RD, MRD, FRD

Циліндричні редуктори Varvel RD відрізняються тим, що в монолітному єдиному корпусі реалізується як двоступеневий, так і триступеневий редуктор. Конструкція корпусу розроблена відповідно до сучасних методів проектування. Тривимірна комп'ютерна модель з урахуванням реальних характеристик застосовуваних матеріалів була всебічно досліджена за допомогою методу кінцевих елементів. Водночас вдалося істотно знизити вагу корпусу та створити монолітну рівномірну конструкцію.

Редуктори Varvel RD виробляються в семи типорозмірів. Корпус виготовлений методом лиття під тиском з алюмінію й має інтегровані лапи, а також універсальний знімний вихідний фланець, що дає змогу здійснити монтаж редуктора в будь-якому положенні. Двоступеневі або триступеневі редуктори реалізують 28 різних передавальних відносин від 2,5:1 до 630:1. Редуктори можуть комплектуватися стандартними електродвигунами з висотою осі від 56 до 132 мм, максимальний момент на вихідному валу для редукторів серії RD становить 635 Нм. Габаритні та приєднувальні розміри відповідають стандартним розмірам циліндричних редукторів SEW Eurodrive.
