Мото редуктор Bonfiglioli черв'ячний VF 30 P1 40 P63 B14 B3 + BN 63A 4 230/40 IP55 CLF B14

Топ продаж
  • В наявності
  • Код: VF 30 P1 40 + BN 63A 4

8 300 грн.

+380506033570
Viber
  • +380505020019
    Viber
  • +380676200725
    Viber
  • +380983754969
    Viber
  • Графік роботи
  • Адреса та контакти
Мото редуктор Bonfiglioli черв'ячний VF 30 P1 40 P63 B14 B3 + BN 63A 4 230/40 IP55 CLF B14
Мото редуктор Bonfiglioli черв'ячний VF 30 P1 40 P63 B14 B3 + BN 63A 4 230/40 IP55 CLF B14В наявності
8 300 грн.
+380506033570
Viber
  • +380505020019
    Viber
  • +380676200725
    Viber
  • +380983754969
    Viber
Купити

Опис

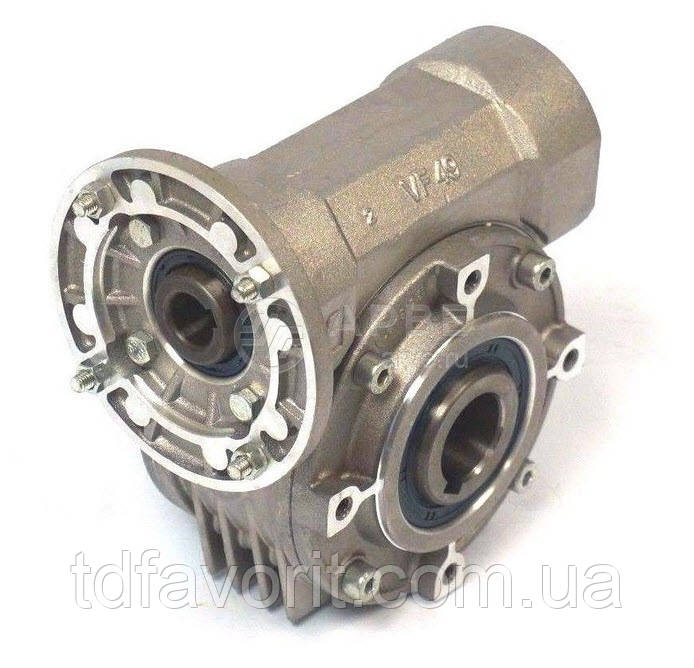

Черв'ячний мото редуктор Bonfiglioli VF 30 P1 40 P63 B14 B3 + BN 63A 4 230/40 IP55 CLF B14

Одноступінчасті черв'ячні мотор-редуктори Bonfiglioli (Бонфиглиоли) мають наступні типорозміри: VF27, VF30, VF44, VF49, W63, W75, W86, W110, VF130, VF150, VF185, VF210, VF250

Черв'ячні мотор-редуктори BONFIGLIOLI зарекомендували себе як надійні вироби. Мотор-редуктори BONFIGLIOLI успішно використовуються у всіх галузях промисловості, так як поєднують в собі високу якість і низьку вартість. Редуктори мають великий вибір настановних варіантів і додаткових опцій. На базі серії VF і W для отримання високих значень передаточних чисел реалізуються двох ступінчасті циліндро-черв'ячні або червячно-черв'ячні конструкції.

Передавальні числа редукторів від 5/1 до 10000/1. Максимальний крутний момент 7000 Нм.

Мотор-редуктори BONFIGLIOLI можуть бути укомплектовані електродвигунами з вбудованим електротормозом або взрывозащитой. Додатково можна встановити оптичний енкодер або термістор. Корпус у формі куба зі спеціально обробленими поверхнями спрощує монтаж мотор-редуктора і дозволяє встановлювати додаткове обладнання.

Корпуси редукторів BONFIGLIOLI VF 27, VF 30, VF 44, VF 49, W63, W75, W86 - виготовлені з силуміну, а редуктори BONFIGLIOLI W110, VF 130, VF 150, VF 185, VF210, VF250 – виконані з чавуну.



Система позначення черв'ячних мотор-редукторів BONFIGLIOLI серії VF/W

W-63-L1-UF1-25-20-S2-B14-B3-CW-BN-63A-4-230/400-50-IP54-CLF-B5-FD-3,5-R-SB-220SA

1. W – тип мотор-редуктора (VF, W - черв'ячний мотор-редуктор, VFR, WR – циліндро-черв'ячний редуктор, VF/VF, VF/W, W/VF - комбінація з двох черв'ячних редукторів);
2. 63 – габарит (міжосьова відстань, мм: 27, 30, 44, 49, 63, 75, 86, 110, 130,150,185, 210, 250);
3. L1 – обмежувач крутного моменту (L1, L2, LF);
4. UF1 – варіант виконання;
5. 25 – діаметр вихідного вала;
6. 20 – передавальне відношення;
7. S2 – конфігурація на вході (P IEC – двигун і редуктор, S – редукторний електродвигун, HS – вхідний циліндричний вал);
9. B14 – тип фланця електродвигуна (B5 – великий фланець, B14 – маленький фланець);
10. B3 – установче положення редуктора (B3, B6, B7, B8, V5, V6);
11. CW – настановна конфігурація (CW, CCW);
12. BN – Тип електродвигуна (M – трифазний інтегральний електродвигун, K – трифазний компактний електродвигун, BN – трифазний електродвигун IEC);
13. 63A – типорозмір електродвигуна;
14. 4 – кількість полюсів (2, 4, 6, 8);
15. 230/400-50 – напруга (В) і частота (Гц) живлення електродвигуна;
16. IP54 – ступінь захисту;
17. CLF – клас ізоляції (CLF – стандартне виконання, CLH - під замовлення);
18. B5 – варіант конструкції;
19. FD – тип гальма;
20. 3,5 – гальмівний момент Нм;
21. R – важіль ручного розгальмовування;
22. SB – тип живлення гальма (змінна);
23. 220SA – напруга (В) харчування електротормоза.

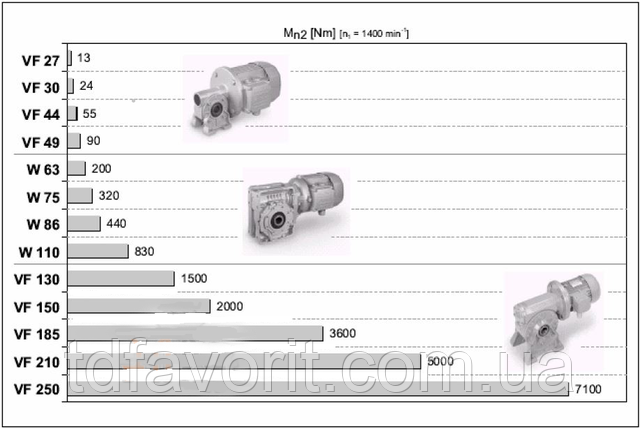

Типорозмір

M max, Нм

D - вихідного валу,

мм

VF 27

14

9

VF 30

25

14

VF 44

56

18

VF 49

89

25

W63

190

25

W75

320

28 (30)

W86

440

35

W110

830

42

VF 130

1500

45

VF 150

2100

50

VF 185

3650

60

VF210

5100

90

VF250

7000

110

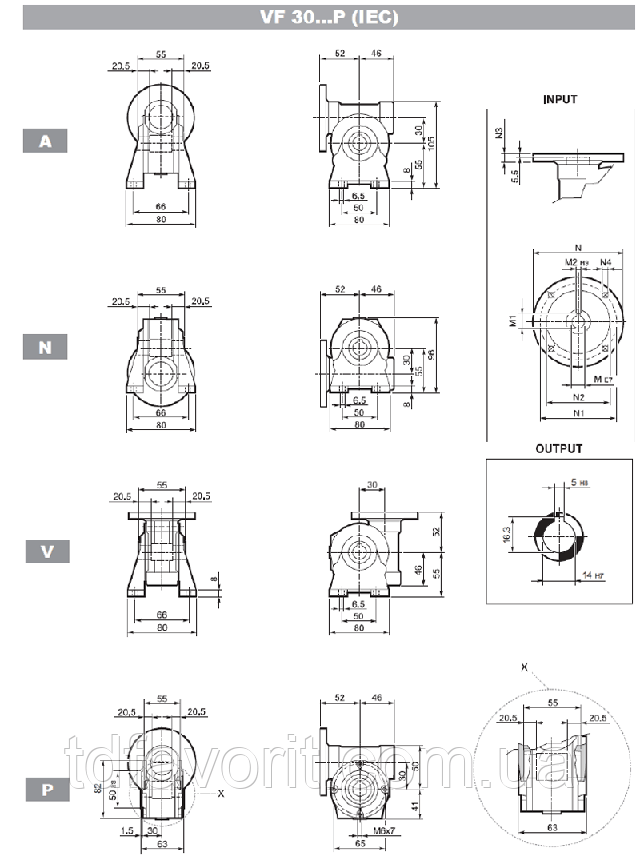

Габаритно-приєднувальні розміри BONFIGLIOLI VF 30



Для підбору редукторів та отримання детальніших консультацій просимо звертатися до наших фахівців з наданням наступної інформації:

  • Необхідна потужність приводу мотор-редуктора (редуктора, варіатора)
  • Необхідні параметри живлення електродвигуна
  • Кількість обертів на виході мотор-редуктори, мотор-варіатора (кількість обертів на вході і виході редуктора, варіатора)
  • Діапазон температур навколишнього середовища
  • Кількість годин роботи в добу
  • Вид двигуна (електродвигун, двигун внутрішнього згорання)
  • Опис механізму, в якому працює редуктор (для розрахунку коефіцієнта запасу по довговічності)

Характеристики

Основні
Виробник  Bonfiglioli Riduttori
СтанНове
Тип редуктора  Черв'ячний
Країна виробникІталія
Користувацькі характеристики
ВиробникBonfiglioli

Специфікація

Інформація для замовлення

  • Ціна: 8 300 грн.
