Природна, механічна, припливна, витяжна вентиляція

Природна вентиляція.

Переміщення повітря в системах природної вентиляції відбувається:
- внаслідок різниці температур зовнішнього (атмосферного) повітря і повітря в приміщенні, так званої аерації;
- внаслідок різниці тисків повітряного стовпа» між нижнім рівнем (обслуговуваним приміщенням) і верхнім рівнем - витяжним пристроєм (дефлектором), встановленим на покрівлі будинку;
- в результаті впливу так званого вітрового тиску.
Аерацію застосовують у цехах із значними тепловиділеннями, якщо концентрація пилу і шкідливих газів у припливному повітрі не перевищує 30% гранично допустимої в робочій зоні. Аерацію не застосовують, якщо за умовами технології виробництва потрібна попередня обробка припливного повітря або якщо приплив зовнішнього повітря викликає утворення туману або конденсату. В приміщеннях з великими надлишками тепла повітря завжди тепліше зовнішнього. Більш важкий зовнішнє повітря, надходячи в будівлю, витісняє з нього менш щільний тепле повітря. При цьому в замкнутому просторі приміщення виникає циркуляція повітря, що викликається джерелом тепла, подібна до тієї, яку викликає вентилятор. В системах природної вентиляції, в яких переміщення повітря створюється за рахунок різниці тисків повітряного стовпа, мінімальний перепад по висоті між рівнем забору повітря з приміщення і його викидом через дефлектор повинен бути не менше 3 м. При цьому рекомендована довжина горизонтальних ділянок повітроводів не повинна бути більше 3 м, а швидкість повітря в повітроводах - не перевищувати 1 м/с. Вплив вітрового тиску виражається в тому, що на навітряних (звернених до вітру) сторонах будівлі утворюється підвищений, а на підвітряних сторонах, а іноді і на покрівлі, - знижений тиск (розрідження). Якщо в огорожах будівлі є отвори, то з навітряного боку атмосферне повітря надходить в приміщення, а з заветренной - виходить з нього, причому швидкість руху повітря в отворах залежить від швидкості вітру, що обдуває будівлю, і відповідно від величин виникаючих різниць тисків. Системи природної вентиляції прості і не вимагають складного дорогого устаткування і витрати електричної енергії. Однак залежність ефективності цих систем від перемінних чинників (температури повітря, напрямку і швидкості вітру), а також невелике знаходиться тиск не дозволяють вирішувати з їх допомогою всі складні та різноманітні завдання в області вентиляції.

Механічна вентиляція.
У механічних системах вентиляції використовуються устаткування і прилади (вентилятори, електродвигуни, повітронагрівачі, пиловловлювачі, автоматика та ін), що дозволяють переміщати повітря на значні відстані. Витрати електроенергії на їх роботу можуть бути досить великими. Такі системи можуть подавати і видаляти повітря з локальних зон приміщення в необхідній кількості, незалежно від мінливих умов навколишнього повітряного середовища. При необхідності повітря піддають різним видам обробки (очищенню, нагріванню, зволоженню і т. д.), що практично неможливо в системах із природним спонуканням. Слід зазначити, що в практиці часто передбачають так звану змішану вентиляцію, тобто одночасно природну і механічну вентиляцію. У кожному конкретному проекті визначається, який тип вентиляції є найкращим в санітарно-гігієнічному відношенні, а також економічно і технічно більш раціональним.

Припливна вентиляція.
Припливні системи служать для подачі в вентильовані приміщення чистого повітря замість вилученого. Припливне повітря в необхідних випадках піддається спеціальній обробці (очищенню, нагріванню, зволоженню і т. д.).

Витяжна вентиляція.
Витяжна вентиляція видаляє з приміщення (цеху, корпусу) забруднене або нагріте відпрацьоване повітря. У загальному випадку в приміщенні передбачаються як припливні, так і витяжні системи. Їх продуктивність повинна бути збалансована з урахуванням можливості надходження повітря в суміжні приміщення або із суміжних приміщень. У приміщеннях може бути також передбачена тільки витяжна або тільки припливна система. У цьому випадку повітря надходить у дане приміщення зовні або із суміжних приміщень через спеціальні прорізи або видаляється з цього приміщення назовні, або перетікає в суміжні приміщення. Як припливна, так і витяжна вентиляція може влаштовуватися на робочому місці (місцева) або для всього приміщення (общеобменная).

Місцева вентиляція.
Місцевою вентиляцією називається така, при якій повітря подають на певні місця (місцева припливна вентиляція) і забруднене повітря видаляють тільки від місць утворення шкідливих виділень (місцева витяжна вентиляція).
Місцева припливна вентиляція:
До місцевої припливної вентиляції відносяться повітряні душі (зосереджений приплив повітря з підвищеною швидкістю). Вони повинні подавати чисте повітря до постійних робочих місць, знижувати в їх зоні температуру навколишнього повітря і охолоджувати робітників, що піддаються інтенсивному тепловому опроміненню. До місцевої припливної вентиляції відносяться повітряні оазиси - ділянки приміщень, відгороджені від решти приміщення пересувними перегородками висотою 2-2,5 м, які нагнітається повітря із зниженою температурою. Місцеву припливну вентиляцію застосовують також у вигляді повітряних завіс (біля воріт, печей тощо), які створюють як би повітряні перегородки або змінюють напрямок потоків повітря. Місцева вентиляція вимагає менших витрат, ніж общеобменная. У виробничих приміщеннях при виділенні шкідливих речовин (газів, вологи, теплоти тощо) зазвичай застосовують змішану систему вентиляції - загальну для усунення шкідливостей у всьому об'ємі приміщення і місцеву (місцеві відсмоктувачі і приплив) для обслуговування робочих місць.
Місцева витяжна вентиляція:

Місцеву витяжну вентиляцію застосовують, коли місця виділення шкідливостей в приміщенні локалізовані і можна не допустити їх поширення по всьому приміщенню. Місцева витяжна вентиляція у виробничих приміщеннях забезпечує уловлювання і відведення шкідливих виділень: газів, диму, пилу і частково виділяється від обладнання тепла. Для видалення шкідливостей застосовують місцеві відсмоктувачі (укриття у вигляді шаф, парасолі, бортові відсоси, завіси, укриття у вигляді кожухів біля верстатів і ін).

Основні вимоги, яким вони повинні задовольняти:

- Місце утворення шкідливих виділень по можливості має бути повністю покриті.
- Конструкція місцевого відсмоктування повинна бути такою, щоб відсмоктування не заважав нормальній роботі і не знижував продуктивність праці.
- Шкідливі виділення необхідно видаляти від місця їх освіти у напрямі їх природного руху (гарячі гази і пари треба видаляти вгору, холодні важкі гази та пил - вниз).

Конструкції місцевих відсмоктувачів умовно ділять на три групи:

- Напіввідкриті відсмоктувачі (витяжні шафи, парасолі). Обсяги повітря визначаються розрахунком.

- Відкритого типу (бортові відсмоктувачі).

Відведення шкідливих виділень досягається лише при великих обсягах отсасываемого повітря Основними елементами такої системи є місцеві відсоси - укриття (МО), усмоктувальна мережу повітроводів (ВС), вентилятор (В) відцентрового або осьового типу, ВШ - витяжна шахта. При пристрої місцевої витяжної вентиляції для уловлювання пылевыделений видаляється з цеху повітря, перед викидом його в атмосферу, повинен бути попередньо очищений від пилу. Найбільш складними витяжними системами є такі, в яких передбачають дуже високий ступінь очищення повітря від пилу з установкою послідовно в двох або навіть трьох пиловловлювачів (фільтрів). Місцеві витяжні системи, як правило, досить ефективні, оскільки дозволяють видаляти шкідливі речовини безпосередньо від місця їх утворення або виділення, не даючи їм поширитися в приміщенні. Завдяки значній концентрації шкідливих речовин (парів, газів, пилу), зазвичай вдається досягти хорошого санітарно-гігієнічного ефекту при невеликому об'ємі повітря, що видаляється. Однак місцеві системи не можуть вирішити всіх завдань, що стоять перед вентиляцією. Не всі шкідливі виділення можуть бути локалізовані цими системами. Наприклад, коли шкідливі виділення, рассредоточенны на значній площі або в об'ємі; подача повітря в окремі зони приміщення не може забезпечити необхідні умови повітряного середовища, теж саме якщо робота проводиться на всій площі приміщення або її характер пов'язаний з переміщенням і т. д. Загальнообмінні системи вентиляції - як припливні, так і витяжні, призначені для здійснення вентиляції в приміщенні в цілому або в значній його частині. Загальнообмінні витяжні системи відносно рівномірно видаляють повітря з усього обслуговуваного приміщення, а загальнообмінні припливні системи подають повітря і розподіляють його по всьому об'єму вентильованого приміщення.

Общеобменная припливна вентиляція.
Общеобменная припливна вентиляція влаштовується для асиміляції надлишкового тепла і вологи, розбавлення шкідливих концентрацій парів і газів, не видалених місцевої та загальнообмінної витяжної вентиляцією, а також для забезпечення розрахункових санітарно-гігієнічних норм і вільного дихання людини в робочій зоні. При негативному тепловому балансі, тобто при недоліку тепла, загальнообмінну припливну вентиляцію влаштовують з механічним спонуканням і з підігрівом всього об'єму припливного повітря. Як правило, перед подачею повітря очищають від пилу. При надходженні шкідливих виділень у повітря цеху кількість припливного повітря повинна повністю компенсувати загальнообмінну та місцеву витяжну вентиляцію.
Общеобменная витяжна вентиляція.
Найпростішим типом загальнообмінної витяжної вентиляції є окремий вентилятор (зазвичай осьового типу) з електродвигуном на одній осі, розташований в вікні або в отворі стіни. Така установка видаляє повітря з найближчої до вентилятора зони приміщення, здійснюючи лише загальний повітрообмін. У деяких випадках установка має протяжний витяжний повітровід. Якщо довжина витяжного воздуховода перевищує 30-40 м і відповідно втрати тиску в мережі складають більше 30-40 кг/м2, то замість осьового вентилятора встановлюється вентилятор відцентрового типу. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов. В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы. В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Канальная и бесканальная вентиляция.

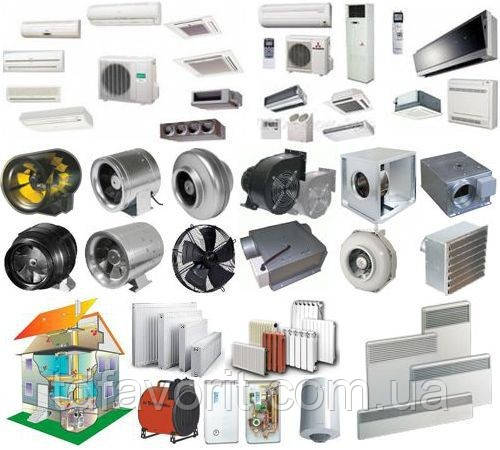

Системы вентиляции имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы) либо каналы (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т. д. (бесканальные системы). Таким образом, любая система вентиляции может быть охарактеризована по указанным выше четырем признакам: по назначению, зоне обслуживания, способу перемешивания воздуха и конструктивному исполнению. Системы вентиляции включают группы самого разнообразного оборудования: · Вентиляторы. осевые вентиляторы; радиальные вентиляторы; диаметральные вентиляторы. · Вентиляторные агрегаты. канальные; крышные. · Вентиляционные установки: приточные; вытяжные; приточно-вытяжные. · Воздушно-тепловые завесы. · Шумоглушители. · Воздушные фильтры. · Воздухонагреватели: электрические; водяные. · Воздуховоды: металлические; металлопластиковые; неметаллические. гибкие и полугибкие; · Запорные и регулирующие устройства: воздушные клапаны; диафрагмы; обратные клапаны. · Воздухораспределители и регулирующие устройства воздухоудаления: решетки; щелевые воздухораспределительные устройтва; плафоны; насадки с форсунками; перфоровані панелі. · Теплова ізоляція.
