Мотор-редуктор Varvel MRT 50 B3 7 MT 0,75 80 4 B5 230/400/50 X1 AC 25

  • В наличии
  • Код: MRT 50

8 350 грн.

Мотор-редуктор Varvel  MRT 50 B3 7 MT 0,75 80 4 B5 230/400/50 X1 AC 25
8 350 грн.
В наличииМотор-редуктор Varvel MRT 50 B3 7 MT 0,75 80 4 B5 230/400/50 X1 AC 25
Купить
+38050603-35-70
Viber
  • +38050502-00-19 Viber
  • +38063878-63-78
  • +38067620-07-25
  • +38098375-49-69 Viber
Купить
+38050603-35-70
Viber
  • +38050502-00-19 Viber
  • +38063878-63-78
  • +38067620-07-25
  • +38098375-49-69 Viber
  • График работы
  • Адрес и контакты

Мотор-редуктор Varvel MRT 50 B3 7 MT 0,75 80 4 B5 230/400/50 X1 AC 25

изготовленные в Италии на заводе VARVEL

Серия имеет следующие типоразмеры:
SRT 28 ― SRT 40 ― SRT 50 ― SRT 60 ― SRT 70 ― SRT 85 ― SRT 110

  • Передаточные числа от 7 до 100.
  • Передаваемый крутящий момент от 20 до 691 Нм.
  • Комплектуются электродвигателями от 0,09 до 7,5 кВт.

Червячные одноступенчатые редукторы серии SRT для машин с повторно-кратковременным и непрерывным режимами работы, изготавливаются в универсальном корпусе, позволяющим устанавливать мотор-редуктор как с помощью выходного фланца, так и непосредственно на корпус в любом пространственном положении.

Размер Тип мотор-редуктора
SRT 28 SRT 40 SRT 50 SRT 60 SRT 70 SRT 85 SRT 110
A 80 100 120 144 172 206 255
A 1 54 70 80 100 120 140 170
AA 97 121,5 144 174 205 238 295
AA 1 71 91,5 104 130 153 172 210
B 53 71 85 100 112 130 144
H 40 50 60 72 86 103 127,5
H 1 57 71,5 84 102 119 135 167,5
K 57,5 70,5 83/88 93/94 117/118 134/137 151/153
I 28 40 50 60 70 85 110
S 27,5 38,5 46,5 57 57 67* 74
S 2 2,5 2,5 3 3 3 3* 3,5
Z 2 13 13 13-18,5 14-15 15,5-17,5 15,5-18,5 18-20
Лапы B 1 44 60 70 85 90 100 115
F 1 7 7 9 9 11 13 15
s 1 6 7 8 10 11 14 13
H 2 13 15 20 22 26 33 42,5
Выходной вал T 21 26 30 36 40 45 50
C 30 41 49 60 60 61* 77,5
Ø D H7 14 19 24 25 28 32 42
M 1 16,3 21,8 27,3 28,3 31,3 33,3 45,3
N 1 5 6 8 8 8 10 12
Выходной фланец Ø R 1 65 75 85 95 115 130 165
Ø V 1

М6х10

(4 отв.)

М6х8,5

(4 отв.)

М8х10

(4 отв.)

М8х16

(8 отв.)

М8х16

(8 отв.)

М10х18

(8 отв.)

М10х21

(8 отв.)

Ø G 1 h 8 55 60 70 80 95 110 130
Ø P 1 75 86 100 110 130 160 200

* – Примечание: у мотор-редуктора SRT 85 выходной вал утоплен внутрь корпуса.



Типоразмер:
редукторов
мотор-редукторов

SRT 28, SRT 40, SRT 50, SRT 60, SRT 70, SRT 85, SRT 110
MRT 28, MRT 40, MRT 50, MRT 60, MRT 70, MRT 85, MRT 110

Пример условного обозначения мотор-редуктора SRT:

SRT 40 15 AC19 F(L) IEC:63-B14 //0,55/4-

19/120/080/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2, где



Тип редуктора:
RT – редуктор с выступающим цилиндрическим входным валом
FRT – редуктор с полым входным валом с фланцем
SRT – редуктор с полым входным валом без входного фланца

  • 40 – габарит (межосевое расстояние, мм: 28, 40, 50, 60, 70, 85, 110);
  • 15 – номинальное передаточное отношение редуктора;
  • AC19 – обозначение полого выходного вала;
  • F(L) – выходной фланец (L – левый; R - правый);
  • IEC:63 – обозначение входного типоразмера редуктора;
  • В14 – исполнение фланца под электродвигатель (B5, B14) - (для SRT не указывается);
  • 0,55 – мощность электродвигателя, кВт;
  • 4 – количество полюсов;
  • 19 – диаметр вала электродвигателя в мм;
  • 120 – наружный диаметр фланца электродвигателя в мм;
  • 080 – высота от лап до оси (для фланцевого исполнения ставится 000);
  • IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479);
  • IP:54 – исполнение по степени защиты;
  • F – класс изоляции;
  • 220/380/50 – напряжение (В) и частота (Гц) питания электродвигателя;
  • У3 – климатическое исполнение;
  • S1 – режим работы;
  • Т – тормоз;
  • 10 – тормозной момент в Нм;
  • АС – тип питания тормоза (переменное);
  • 220/380 – напряжение (В) питания электротормоза;
  • К2 – положение клеммной коробки.

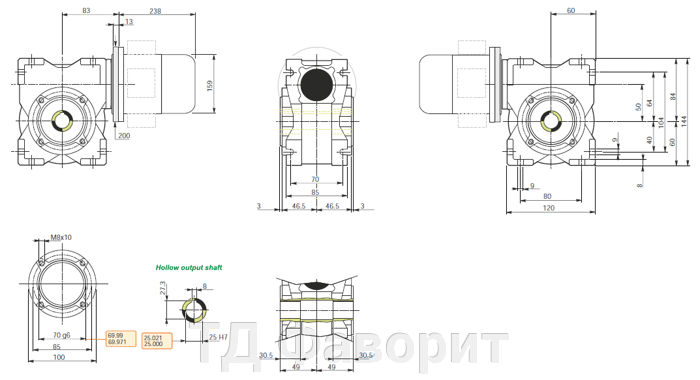

 Чертёж Varvel MRT 50 B3 20 MT 0,55 80B14 230/400/50 X1 AC25


Для подбора редукторов и получения более подробных консультаций просим обращаться к нашим специалистам с предоставлением следующей информации:

  • Требуемая мощность привода мотор-редуктора (редуктора, вариатора)
  • Требуемые параметры питания электродвигателя
  • Количество оборотов на выходе мотор-редуктора, мотор-вариатора (количество оборотов на входе и выходе редуктора, вариатора)
  • Диапазон температур окружающей среды
  • Количество часов работы в сутки
  • Вид двигателя (электродвигатель, двигатель внутреннего сгорания)
  • Описание механизма, в котором работает редуктор (для расчета коэффициента запаса по долговечности)

    Технические характеристики MRT 50 B3 7 MT 0,75 80 4 B5 230/400/50 X1 AC 25

Редуктор

FRT 50 1:771 B5 AC25

Эл.двиг.

MS 802-4 0.750KWB5 230/400V 50HZ



Передаточное число  - 7

 об/мин

Обороты на выходе - 197 об/мин

 кВт

Мощность электродвигателя – 0,75 кВт

 об/мин

Обороты электродвигателя - 1380 об/мин

 31 Нм

Крутящий момент - 31 Нм



Сервис фактор – 2,4

Характеристики
Основные
Производитель  Varvel
Страна производительИталия
