ВРП № 8 (ВЦП 5-45 №8) схема 1 с диаметром рабочего колеса 800 мм

 Пылевые вентиляторы ВРП № 8 (ВЦП 5-45 № 8) применяются в системах различных типов, в частности санитарного и производственного направления, и выполняют перемещение смесей газов и воздуха, с большим количеством пылевых примесей (что и является их отличительной чертой, в перечне остальных типов центробежных вентиляторов). Также, использование вентиляторов ВРП №6,3 допустимо для перемещения смесей с наличием крупных частиц, таких как стружка и абразивы.

Аналоги пылевых вентиляторов ВРП № 8 Сх. 1

  • Вентилятор ВЦП 5-45 № 8;
  • Вентилятор ВРП 100-45 № 8.

Краткая справка

  • Одностороннее всасывание смеси;
  • Рабочее колесо центробежного вращения (номинальный диаметр 630 мм);
  • 8 прямых лопаток рабочего колеса;
  • Прямой привод двигателя (схема исполнения 1 – закрепление рабочего колеса непосредственно на валу электродвигателя);
  • Прочный сварной поворотный корпус (улитка).

Пылевые вентиляторы ВРП № 8 (ВЦП 5-45 № 8) обладают достаточно преимуществами:

  • Прочность;
  • Простота обслуживания и применения;
  • Длительная работа без сбоев;
  • Высокие рабочие характеристики;
  • Оптимальная цена.

Применение

Пылевой вентилятор ВРП № 8 (ВЦП 5-45 № 8) применяется:

  • Для удаления стружки и очистки от пыли (деревянной и металлической), что актуально для обрабатывающих станков;
  • Другое оборудование для дерево- и металлообработки;
  • Пневмотранспортное оборудование для перемещения зерна;
  • Другие установки, работающие в условияхвысокой запыленности, в том числе с наличием твердых частиц.

Условия эксплуатации

  • Умеренные или тропические условия климата;
  • Температура окружающей среды -40…+40°Спри умеренном и до +45°С при тропическом климате;
  • Установка вентилятора под навесом (категория размещения 2) или на открытом воздухе, с обеспечением мер применением защиты двигателя от атмосферных осадков (категория размещения 1, не используется в условиях тропического климата).
  • Максимальная вибрация вентилятора 5 мм/с.
  • Максимальный температурный показатель 80°С;
  • Тип воздействия не агрессивное (не превышающее воздействия воздуха относительно углеродистой стали);
  • Отсутствие липких и длинноволоконных примесей;
  • Максимум составляющих примесей абразивов и пыли в составе 1 кг/м3.

Конструкция

Пылевой вентилятор ВРП №8 (ВЦП 5-45 №8) конструируется по необходимому типу исполнения, благодаря чему предоставляется возможность применения вентилятора в особых рабочих условиях, с перемещением смесей различного характера. Конструкция вентилятора позволяет выполнить индивидуальный подбор, а также замену его основных конструктивных элементов в отдельности.

Типы исполнения и материалы (ТУ 22-4577-79)

Пылевые вентиляторы ВРП № 6,3 (ВЦП 5-45 № 6,3) конструируются в трех типах исполнения :

  • Общепромышленного исполнения – из углеродистой стали;
  • Взрывозащищенного – из разнородных металлов или сплавов алюминия;
  • Агрессивно стойкого – из нержавеющей стали.

Конструкция пылевых вентиляторов ВРП №6,3 состоит из элементов:

  • Цилиндрический, фланцевый входной патрубок, с зазором для регулирования подачи запыленной смеси к рабочему колесу;
  • Сварная улитка (радиальный корпус);
  • Центробежное, динамически сбалансированное рабочее колесо, со ступицей и 8 прямыми лопатками;
  • Узел подшипников (ходовая часть);
  • Асинхронный трехфазный электродвигатель (АИР для общепромышленного, и 4ВР, АИМ, АИММ для взрывозащищенного типа исполнения);
  • Сварная станина для монтажа улитки и электродвигателя, а также для фиксации  вентилятора на фундаменте или на виброизоляторах

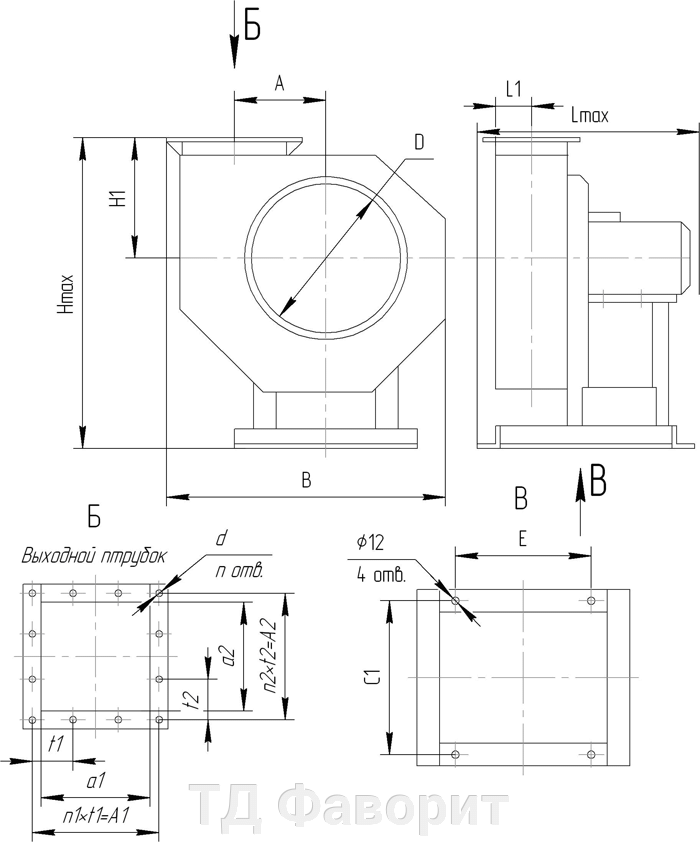

ВРП № 8 Сх. 1 (ВЦП 5-45 №8) пылевой вентилятор

Вентилятор ВЦП 5-45 №8
Наименования вентилятора Характеристики
Производительность, м3/ч Давление,Па Диаметр, мм Схема №1
ВРП (ВЦП 5-45) № 8 с дв. 7,5 кВт 1000 об./мин 1200 840 800 на валу двигателя
ВРП (ВЦП 5-45) № 8 с дв. 15 кВт 1500 об./мин 12050 2100 800 на валу двигателя
ВРП (ВЦП 5-45) № 8 с дв. 18,5 кВт 1500 об./мин 12500 2450 800 на валу двигателя
ВРП (ВЦП 5-45) № 8 с дв. 22 кВт 1500 об./мин 9400-17100 2020-2610 800 на валу двигателя
ВРП (ВЦП 5-45) № 8 с дв. 30 кВт 1500 об./мин 9400-18400 1920-2610 800 на валу двигателя
